Буэнос диас, уважаемые. На пикабу есть прям вот ненулевое к-во людей, свято верящих в коммунизм. Один из них пишет примерно следующее:

Буржуазия отличается от феодалов исключительно способом эксплуатации, а не чем бы то ни было иным.

Феодалы захватывают землю. И, чтобы свободному человеку себя прокормить, ему нужно просить у феодала выделить землю.

Капиталисты захватывают средства производства. И, чтобы свободному человеку себя прокормить, ему нужно просить у капиталиста дать работу.

Я не готов согласиться с этим и хотел бы осветить один из путей в светлое (нефильтрованное) будущее.

В настоящее время сложился великий дефицит людей с прямыми руками. Т.е. заказчики готовы платить дикие деньги за работы по металлообработке, выполняемые в срок и качественно. Но откуда обычному представителю рабочего класса взять денег на оборудование? Ведь суки-капиталисты всё под себя подгребли и "чтобы себя кормить надо просить работу у капиталиста".

Помимо дефицита людей у нас ещё и избыток металлоприёмок и разоряющихся\разорившихся ещё советских предприятий. Цеха идут под снос, а железо (станки) - на металлолом. Так вот совершенно ничего не мешает посвятить своего времени на поиск станка на металлоприёмках\барахолках. Да, это надо в выходной сесть на бесплатный велосипед и поехать в промзону. И там говорить с приёмщиками, оставлять им свой номер телефона... и в итоге, когда-нибудь, через полгода, например, это выстрелит. Например мне отдали плоскошлифовальный станок в состоянии "кусок ржавчины" за самовывоз. Натурально, я заплатил 2000 рублей за газель. Оказывается, у соседа он гнил ненужный в другой промзоне. На металлоприёмке его предложат от 2 до 3 цен металла. Т.е. 40-60 тысяч за тонну. Небольшое уточнение. Станок массой в тонну - это не для выработки в три смены. Но уже не учебно-хоббийный. Такого уровня станки ставились в небольшие инструментальные цеха, на ремонтные участки и т.д.

Куда его везти? Ну куда... в арендованный гараж, если другого варианта нет. Аренда гаража на окраине ебеней стоит от 1,5 до 7 тыс. в месяц. За 1,5 там будет железная будка со сгнившими воротами и электропроводкой времён Сталина. Но будет крыша и розетка. И мечта. О работе на себя!

Дальше начинается длительное курение форумов, если ты нуб в этом, или обычная работа, если ты и так работаешь металлистом, но на капиталиста. Т.е. ты разбираешь станок полностью. Весь. И приводишь в порядок. На этом этапе стоимость восстановления может очень сильно варьироваться от условной десятки тысяч до сотен тысяч. Тут уж как подойти. Можно его, канеш, шпатлевать и красить автоэмалью, а можно в ЖЭКе нахныкать пару полупустых вёдер масляной коричневой и перемазать станок. Но суть в том, что ремонт станка до состояния "ну вроде работает, что-то делать можно" - вполне подъёмный даже в гараже. Разумеется, с привлечением сторонних сил на какие-то работы, без этого никак.

Что на выходе? Рассмотрим на примере вышеописанного плоскошлифовального станка ПШ-30-540 (кстати, как я его ремонтил, я описывал в постах ранее, ну и, ессесно в телеге). Это небольшой полностью ручной станок. Массой около тонны. Без гидравлики. Единственное электричество - мотор привода шпинделя и лампочка.

Что он может? Он может точить ножи гильотин и промышленных мясорубок, ровнять клапанные плиты компрессоров, а также, весьма оплачиваемая работа - точить вырубные штампы. Разумеется с поправкой на поле обработки в 630х250мм. Ещё иногда обращаются ножевики... но там надо иметь уже оснастку всякую.

Разумеется, сразу никаких денег не навалят. Сперва надо потратить не одни выходные, чтобы научиться им пользоваться. А в будние вечера, вместо просмотра Соловьёва и пива - читать умные книжки (бесплатно в интонете) и смотреть обучайки (бесплатно на ютубе)... Подсобрать оснастку (так же - чермет, авито, знакомые). Раскидать объявления. И быть готовым первое время задерживаться до поздна. Потому что сперва придётся брать трудолюбием, срочностью и низкой ценой... Первое время прокормиться с одного станка никак нереально. Т.е. да. Днём работаешь на капиталиста, а вечером и в выходные - за СВОЙ станок.

Учитывая стоимость ремонта такого станка примерно от 20 до 80 тысяч, окупить его и заработать на нём первые деньги может получиться примерно через полгода. Но может и раньше. Мне повезло с парочкой больших заказов и за 10 месяцев примерно он не только отбился, но и заработал мне на более серьёзный плоскошлиф. Но тут надо иметь в виду, что крупные заказы могут быть только если есть юрлицо. Хотя бы ИП на упрощёнке. Этого, кстати, бояться не нужно. Регистрируется просто, некоторые банки берут на себя бух.сопровождение полностью бесплатно. Я пользуюсь именно таким, например. И ооочень доволен тем, что оно там всё как-то само делается, мне надо только подписать несколько раз в год платёжки с налогами и раз в год отправить по почте декларацию, которую они мне скидывают уже заполненную.

Вернёмся к железу. Почему я указал плоскошлиф, а не токарный\фрезерный. Потому, что заточные работы на плоскошлифе не требуют серьёзной измериловки и сопутствующего оборудования. Т.е. к токарнику прилагается ещё заточной как минимум, ну и полтонны всякого полезного. Более специальные станки, типа зубофрезерного, и вовсе требуют и токарник и фрезер и термичку и, желательно, ещё долбёжный... А плоскошлиф, если не заходить в размерную и профильную шлифовку, а ПОКА ограничиться заточкой - не требует примерно ничего.

А что дальше? А дальше - полюбому надо расти. Вообще, расти каждый день - это правильно и хорошо. Дальше - надо осваивать профильную и размерную шлифовку. Но это уже точно не в гараже делается. Это уже серьёзное оборудование (по массе и энергопотреблению), дорогая измериловка, стабильная температура и влажность в помещении. Но в целом - никакой капиталист не может помешать человеку делать своё дело. Если, конечно, человек хочет работать, а не просто попиздеть, какие эксплуататоры ему всё обосрали. :)

В жизни каждого мужика среднего возраста наступает время, когда у него кризис среднего возраста. Некоторые покупают мотоцикл... но третий вроде и не нужен. Кто-то покупает ретроавтомобиль... но зачем мне ещё один? Кто-то разводится и находит помоложе... но не. Это я не готов. Короче, выход есть. Алкоголизм. Или металлография. :)

Короче, мир сотых долей миллиметра, принятый в общем машиностроении мне кажется уже великоват и душа захотела погружения туда... в микрончики и даже субмикронные величины. А для этого надо что? Правильно. Микроскоп. Путём подкидывания монетки выбор пал на ММР-2Р. Микроскоп Металлографический Ржавый - 2 (ручной). Потому что есть такой же, но с электропротяжкой стола, но мне оно не надо. Долго ли коротко ли, нашёл в соседнем селе. Купил без предварительного просмотра, правда продавец оказался на диво красавчиком и прям сразу сказал, типа отправит, а я потом сам приму решение, покупать или нет.

Вощем, приехало мне это:

Надо отметить, что я осознавал, что за 10-20 тысяч купить годный лабораторный прибор не представляется возможным. И в целом, без претензий к продавцу в принципе. Но, сука, ВСЁ лабораторное оборудование, виденное мною на вторичке, хранилось в луже, судя по всему. Короче, у некроскопа не крутилось ничего вообще. А должно. Соответственно, отмачиваю, и начинаю разбирать.

ЪУЪ, СЪУКА, как бы. СЪУКА, ЪУЪ!!! Жопа ему. И чем глубже зарываешься, тем глубже жопа. Ну да ладно. Вощем отвинчиваю железочки, мою, чищу, смазываю, высыпаю на место внутрь.

Ага. В ходе разборки выяснилась печалька. Сломана зубчатая рейка. А она нужна. Она переключает изображение с экрана на сторону фотоаппарата. Ну должна. Если бы была не сломана.

Штош. Чуток САПРа, тридэпринтор и сделана новая. Роскошно. Впрочем, несмотря на то, что всё аккуратненько собрал назад, микроскоп показывает ну... что-то.

А тема, скажем прямо, для меня новая. Я к оптике никаким боком. Микроскоп видел только на картинке. Книжек "Настройка микроскопа для чайников" в продаже нет. Подсказать некому. На ютубе инфы примерно ноль. Видимо, металлография не шибко занимает умы граждан, в отличии от демонстрации идиотских челленджей. Вощем, после хныканья и нытья в телегоканале, нашёлся добрый человек, который согласился понаехать и показать как делать микроскопом то, для чего он свинчен. Оказалось, что помыв механику, я совершенно не привёл в порядок оптику... что и было проделано с высшей тщательностью. А потом - юстировка оптической системы. С помощью лазера.

Ну и в итоге... Мы как бы видим как бы Луну. Но не Луну, а кусок сильно бэушной концевой меры длины. Оказывается, если дать увеличение в 930 раз, то оно там вот так.

А дальше началось немного допиливания и тюнячки. Например пользуясь наличием ЧПУ-токарника, пильнул ножки, взамен утраченных.

Вместо античной лампы на 12В\100Вт поставил светодиодный фонарь повышенной мощноты - аж глаза выжигает. Ну и вместо одного из окуляров воткнул электронный окуляр с выходом на ноутбук. Это прям сильно повысило качество жизни.

Теперь немного о том, а нафига оно мне это вот всё. Ну во-первых - это интересно. Реально интересно, как меняется структура металла в зависимости от термообработки, например. Во-вторых, если изделие ответственное, например, пуансон штампа - было бы нефигово оставить заказчику на память фотокарточку микроструктуры металла, снятую с т.н. "свидетеля" - запасного изделия, подвергшегося разрушающему контролю. Но в принципе, я полагаю, что моя мастерская уже несколько выросла из коротких штанишек "мастерской" и пора бы уже переходить в лигу "научно-технических центров". Это всё - отговорки. Просто мне любопытно посмотреть вглубь железок. А поскольку профильного образования у меня примерно вообще нет, то теперь мои лучшие друзья - альбомы пятен тестов Роршаха. :)

Такие делишки, мальчики и девочки. Это вот видите, как полезно, когда тебя банят на пикабу. Сразу начинаешь саморазвитие углублядь. Есличо, вся эта хренотень про металл ежедневно описывается в телеге. А адрес в профиле. А профиль в яйце. А яйцо подорождало. :)

Предприниматель из Бирска (Башкортостан) Дмитрий Зырянов разрабатывает и строит токарно-фрезерные автоматы с ЧПУ Horizon В3. Аналогичные станки в России не делает никто

О существовании небольшого завода в Бирске, где выпускают токарно-фрезерные станки с числовым программным управлением (ЧПУ), мы в «Эксперте» узнали из новостных лент. В сообщениях информагентств говорилось, в частности, что предприятие некоего предпринимателя Дмитрия Зырянова посетил глава Башкортостана Радий Хабиров и пригласил бизнесмена участвовать в Инвестиционном часе, проводимом Инвесткомитетом республики, чтобы представить там проект строительства нового производственного корпуса. Речь шла об инвестициях в размере 160 млн рублей, что позволило бы предпринимателю увеличить производство в десять раз, с 50 до 500 станков в год.

Новость удивительная, если учесть, что станкостроение — одна из самых проблемных отраслей в России, а потому, несмотря на дефицит современных отечественных станков, до сих пор не так много желающих занять эту нишу по совокупности причин, в частности из-за высокого финансового и интеллектуального порога вхождения в бизнес, дефицита в стране комплектующих, опасной конкуренции в ценовом поле с китайской продукцией. Время от времени появляются сообщения о запуске станкостроительных проектов, в том числе в кооперации с зарубежными партнерами, но на практике часто оказывается, что производства эти, по сути, сборочные — из ввезенных импортных крупноузловых конструкций, где из отечественного только два десятка болтов и шильдик с названием бренда. Поэтому стало интересно: что и как делают в Бирске? Это очередной мыльный пузырь или свежая инженерная мысль, посетившая небольшой городок с населением в 41 тысячу человек?

Мы связались с Дмитрием Зыряновым и узнали, что высокотехнологичные токарные автоматы с ЧПУ этот тридцатисемилетний Кулибин с дипломом инженера-механика строит по собственным чертежам, от замысла на бумаге до практического воплощения в жизнь, программное обеспечение, или «мозги», для них тоже пишет самостоятельно! Станкостроением он занимается уже одиннадцать лет и совершенствует свой продукт тоже самостоятельно — через опыт и чтение специальной литературы.

Дмитрий Зырянов охотно согласился рассказать о своем заводе, о выпускаемой продукции, а также сообщил, что по итогам того самого Инвестчаса у главы республики ему дали в аренду землю под строительство нового цеха, но вот денежных субсидий — ни рубля.

— Дмитрий, судя по тому, что вы ищете способы расширения производства, на вашу продукцию большой спрос?

— Да, я и пошел на Инвестчас потому, что у меня выстроилась большая очередь на станки, не успеваю выполнять заказы, а люди звонят и звонят. Но что я могу сделать, если очередь расписана у меня на два года вперед, а в год на своем производстве я могу построить до пятидесяти станков, не больше? Вот так ходил змейкой меж станков в тесноте и подумал: может, дадут мне земли, если попросить? А может, еще и субсидию государственную дадут в сто миллионов рублей, а я уже пятьдесят-шестьдесят миллионов изыщу и смогу построиться. Конечно, если бы я просто хотел удвоить производство, я бы взял кредит и сам справился, но это не решит проблемы спроса. А если строить завод на пятьсот станков в год, то кредит нужен большой, я его не потяну со своими операционными и финансовыми расходами, ведь моя годовая выручка всего семьдесят миллионов рублей.

Собственно, как я рассуждал, когда шел просить землю и грант? Вот если бы я строил сто первый станкостроительный завод токарных автоматов в стране, тогда да, другим ста было бы обидно, что мне отдали предпочтение. Но если мое производство первое, если больше никто не строит таких станков, а потребность в них большая, то почему бы не оказать мне безвозмездную поддержку в виде субсидии или гранта? Со своей стороны, мне тоже есть что дать государству. Вот смотрите, мой токарный автомат стоит два миллиона восемьсот тысяч рублей, это очень скромная цена по станкостроительным меркам, аналогичный китайский станок стоит в несколько раз дороже, семь‒десять миллионов рублей — эти цены можно увидеть на большой торговой интернет-площадке станков КАМИ. Так вот, когда клиент мне звонит и просит продать станок, а я могу ему пообещать выполнить заказ только через год-два, что он делает? Берет свои живые денежки, доллары или юани, едет и покупает станки напрямую у китайцев. Они уходят, живые деньги улетают за границу, вместо того чтобы работать внутри страны на общее благо. Если только на моих пятидесяти станках посчитать разницу в цене с китайскими, то это внушительная сумма, а какой отток денег идет из страны за все станки, что ввозятся из-за границы! Я также готов экспортировать свою продукцию, что тоже плюс для страны.

Конструкторское бюро нужно, если
строить корабль, подводную лодку, где
десятки тысяч компонентов конечного
продукта, а у меня в станках всего лишь
500–700 составляющих, можно и без
бюро обойтись

— А что производят на ваших станках?

— У меня токарные автоматы с ЧПУ, они предназначены для выпуска маленьких изделий, клиенты столько всего на них выпускают, что я сам диву даюсь — больше шестидесяти разных направлений. К примеру, недавно обращался заказчик, который прорабатывает выпуск изделий для Национального медицинского исследовательского центра МНТК «Микрохирургия глаза» имени академика Федорова — будут делать медицинские инструменты для операций, при этом другой клиент, который уже работает на моих станках, готовит для них ПО. Для медицинских целей на моих станках много чего изготавливают: вытачивают металлические штифты, которые устанавливаются в кости при различных переломах, в Татарстане выпускают стоматологические бормашины со множеством шестеренок, валов, разных деталей внутри.

С начала СВО три предприятия заказали станки для производства снайперских пуль — вытачивают непосредственно их наконечники. Много заказов для выпуска изделий в нефтегазовой сфере: в Самаре делают краны, задвижки, автоматику, а внутри всего этого — разные втулки, валы, сложные элементы. В Казахстан ушел станок — на нем делают вентили для газовых и кислородных баллонов. В авиастроении на моих станках выпускают метизы, винты, болтики, авиационный крепеж. Ведь там не годится обычный штампованный крепеж, он должен быть из нержавейки, качественный. Недавно пять станков отправил в город Мценск на электромеханический завод «Форнэкс», где выпускают разную автоматику, внутри которой масса механических штучек — это как представить себе наручные часы со сложной начинкой из шестеренок и валов. Вспомнил, еще в машиностроении тавотницы делают, сегодня как раз второй станок берут. Тавотница — это насадка на механизмы, которая подает смазку для трущихся деталей, нужна в обслуживании автомобилей и техники.

Еще одно направление, в котором наращивает объемы производства один из моих клиентов из Уфы, компания «Ювента», — это фурнитура для дверей. Дело в том, что до санкций на отечественном рынке были сильные западные игроки из Италии и Германии, а теперь, когда они перекрыли поставки, местные ребята в две смены работают, не успевают делать мебельную фурнитуру в нужном объеме, спрос подстегивает их производство — купили у меня три станка и еще три заказали, ждут.

— Получается, что именно специальная военная операция подстегнула ваше производство?

— Да, очередь на станки у меня появилась после начала СВО. Если раньше я начинал строить десять станков, при том что заказы были на пять, и в процессе производства, а это около четырех месяцев, добирал заказы, то сегодня уже наперед продал несколько партий. Причин повышенного спроса на станки несколько: во-первых, десятки производств начали работать на оборонную промышленность или стали смежниками крупных заводов, набрали заказов, но не успевают все делать, покупают у меня станки и тут же просят новые. А вторая причина — крупные заводы оказались заняты другими задачами, в гражданском сегменте промышленности образовался дефицит множества разных изделий, нужно удовлетворять спрос, но некому, а главное, не на чем, станков мало!

— Как потенциальные заказчики узнают про вас, какую вы рекламу даете?

— Совсем никакую рекламу не даю, у меня сорок процентов клиентов — предыдущие заказчики, которые уже покупали станки, поработали на них, подросли, а через год-два за новыми станками едут, расширяются. Остальные клиенты по «сарафанному радио» приходят, они же общаются между собой, интересуются, откуда оборудование, ведь импортные станки покупать дорого, цена отпугивает. Я даже когда свой первый узкоспециализированный станок, для автосервиса, сделал, то не рекламировал его, просто повесил видео на «Ютубе», и заказчики сами стали меня находить, в том числе зарубежные. Тот станок для проточки автомобильных дисков очень популярным был, я их выпустил около ста пятидесяти штук, и основная масса за границу ушла, в одиннадцать стран, всех не припомню — из Испании приезжали, Ирландии, в Финляндию отсылал, Литву, Латвию, Эстонию, Украину, Казахстан, Узбекистан, Белоруссию. Сейчас, конечно, я практически только на свой рынок работаю, иногда приходят заказы из стран СНГ.А шесть лет назад начал выпускать токарные автоматы и теперь только ими и занимаюсь. В России легко продавать станки с ЧПУ, их же почти не делают, рынок свободен.

На токарно-фрезерных автоматах с ЧПУ Horizon В3 можно изготавливать детали для нефтегазовой отрасли, медицины, авиационной и электронной промышленности, машиностроения

Станки строим партиями, сразу по 10–15 штук в течение четырех месяцев,
потому что строить один станок логистически очень невыгодно, так как все
детали надо изготовить, что-то закупить в специализированных магазинах или за
рубежом, что-то заказать на смежных производствах, собрать

Как построить станок

— Если вы вспомнили про свой первый станок, то расскажите: как к вам пришла идея его создания? Это была копия или оригинальная разработка? Где взяли первоначальный капитал?

— Я у себя в гараже размером шесть на шесть метров и раньше делал всякие странные станки, которых в природе, то есть в продаже, не существует, но люди приходят и просят: сделай такое, надо! Так было и в этот раз: приехали ребята из авторемонтной мастерской и показали мне видеоролик из Америки, где на станке в автосервисе обтачивают автомобильные диски, их лицевую поверхность. У новых дисков поверхность блестящая, красивая, а когда машина цепляет бордюры, камешки летят с дороги, вся эта красота слетает, царапины появляются. Но есть способ устранить проблему: диск вставляют в такой вот станок, который сканирует его лицевую поверхность, затем вращает его, проходит резцом по поверхности, снимает две десятые миллиметра или полмиллиметра — и все, диск как новый. На автомобильных заводах есть такие станки, но стоят дорого, до пятидесяти миллионов рублей, обычной ремонтно-покрасочной мастерской такое не по карману, когда они его окупят? Ну я и взялся его сделать — девять месяцев корпел, назвал Horizon А1, а потом постоянно улучшал, и теперь он уже Horizon А7. Это, кстати, и был мой первый автомат с ЧПУ, продал его за 470 тысяч рублей.

Первоначального капитала как такового у меня и не было, все клиент оплачивал. Когда я начинал делать станок, то составлял договор, оплата условно разбивалась, скажем, на три части, заказчик оплачивал первую часть, и я начинал работу. Строю станок, отсылаю им видеоотчет, некоторые приезжали посмотреть, что я уже сделал, потом вторую часть оплачивали и по завершении работы третью. Вот так за клиентские деньги и строил станки.

А что касается оригинальности — конечно, это не копия, а моя собственная разработка, хотя схожесть есть, потому что многие станки однотипны. Это, к примеру, если я возьмусь завтра велосипед делать, что нового там придумаешь? Рама будет чуть длиннее, руль другой конфигурации. Конечно, я утрирую, потому что в станках уникальностей много, но основная концепция, организация осей, механика и кинематика — они стандартные, что у немцев, что у японцев и китайцев. Да, станок делается по моим размерам, и если это шпиндель, то он будет уникальный, но у меня, скажем, подшипник 100 миллиметров, а у немцев 90 миллиметров — вроде разные, но задачу одинаковую выполняют.

— А если кто задумает ваши станки копировать — это сложно сделать?

— О, вряд ли у кого это получится, просто экономически не вытащат, чтобы сделать станки такими же конкурентоспособными по цене. Потому что вот элементарно: в моих автоматах размещена стойка, то есть программа управления станком, которую я как программист писал почти три года — а это плюс к цене 600 тысяч рублей, если кто начнет на стороне эту стойку покупать. А у меня, по сути, эта сумма и есть вся надбавка на станок при общей цене в два миллиона восемьсот тысяч. В России, кроме меня, есть два производителя стоек, это компания «Балт-Систем», которая на рынке с советских времен и является ведущим разработчиком и производителем устройств ЧПУ и сервоприводов, а также ребята из компании TiTANIUM, которые делают устройства ЧПУ различных систем автоматизации. Вот и весь внутренний рынок стоек, других производителей я не знаю. Можно, конечно, купить немецкую стойку Siemens или японскую FANUC, но они больших денег стоят, порядка 700 тысяч, тогда как отечественные — 400‒500 тысяч. А у меня стойка уже в станке, в комплекте, как говорится, за счет этого цену могу держать и даже ниже ставить.

— Много вы привнесли усовершенствований в свои станки с ЧПУ за одиннадцать лет?

— Все названия моих станков начинаются со слова Horizon, а потом уже их модификации. Со временем спрос на Horizon А7 для автомастерских схлынул, и шесть лет назад я построил первый токарно-фрезерный автомат с ЧПУ Horizon В1, с тех пор развиваю эту модель, и она уже усовершенствована до Horizon В3, а это порядка ста пятидесяти серьезных изменений. К примеру, в станок встроено уже не пять-шесть, а восемнадцать инструментов, выполняющих разные задачи, это сверла, фрезы, резцы. Есть точечные изменения, но важные. Допустим, ранее газлифты, а это механизмы для подъема закрепленных на нем элементов, стояли в противовес тяжелому порталу на 300‒400 килограммов, который висит в воздухе; теперь же мы поставили полноценные противовесы с обратной стороны, что улучшает устойчивость конструкции, удобство эксплуатации, безопасность. Или если раньше для изготовления шпинделя, а это главный привод станка с ЧПУ, использовалась сталь марки 40X, сырой материал, то теперь эта сталь проходит карбонитрацию, то есть повышается твердость поверхности металла, снижается его износ. Гайки стали лучшего качества ставить, изменили конструкцию поршня — всего и не вспомнишь. Да, еще дверь защитную переделали: если раньше при открытии с нее могла капать охлаждающая жидкость и попадать на человека, то теперь дверь заезжает внутрь станка.

— Как устроено ваше производство? Судя по объему задач, у вас должен быть квалифицированный коллектив, конструкторское бюро…

— Конструкторское бюро нужно, если строить корабль, подводную лодку, где десятки тысяч компонентов конечного продукта, а у меня в станках всего лишь 500‒700 составляющих, можно и без бюро обойтись. Сегодня в нашем коллективе одиннадцать специалистов широкого профиля, каждый обладает четырьмя-пятью специальностями. Начинал строить станки я один в гараже, потом сделал цех и расширял его несколько раз, а через семь лет после выпуска первого станка построил собственное производственное помещение на 500 квадратных метров, где сейчас и работаю, но чувствую, что нам уже тесно.

Станки строим партиями, сразу по десять-пятнадцать штук, в течение четырех месяцев, потому что строить один станок логистически очень невыгодно, так как все детали надо изготовить, что-то закупить в специализированных магазинах или за рубежом, что-то заказать на смежных производствах, собрать. От партии к партии и вносятся улучшения в станки, так удобнее. Если же в целом описать алгоритм моих действий, то начинается все с программы-рисовалки Paint: сажусь и рисую общий вид станка, набрасываю эскиз. Потом открываю чертежную инженерную программу «Компас-3D», которая используется для проектирования различных изделий, и там можно не только собрать все вместе, но и покрутить, посмотреть, ничего ли не мешает, как узлы двигаются, чтобы везде все проходило. А затем уже берешь чертежи и идешь в компанию, которая металлом торгует и по размерам его режет — если станина, то режут ее плазмой. Сварщик сваривает конструкцию станины.

Следующий этап — изготовление механики по чертежам: опять металл покупаешь и с ним к фрезеровщикам, токарям, координатчикам, шлифовщикам. А потом все это аккуратно собираешь на болты и подключаешь электрику, благо я ее знаю. Везде, где необходима высокоточная обработка металла, особенно для шпинделей, приводных инструментов, — заказы размещаю на сторонних предприятиях, так как держать такое производство при себе постоянно нет необходимости и дорого, а все остальное делаем сами. Ну и на финишной прямой пишешь софт, программу ставишь и нажимаешь кнопку «включение». Вот я вам и рассказал от начала до конца все «секреты» производства автоматов с ЧПУ.

Станок Horizon В3 — это результат последовательных улучшений модели Horizon В1, появившейся шесть лет назад, в него встроено уже не пять-шесть, а восемнадцать инструментов, выполняющих разные задачи

— Откуда в вас эта тяга к станкостроению — наследственная или учителя были хорошие?

— Наверно, наследственная. Мой дедушка Назиф Оглямов часовых дел мастером был, это его официальная работа, а по ночам для души музыкальные инструменты делал — гармошки. При этом готовых запчастей не было, от начала до конца все мастерил сам — сушил кожу под меха, клей варил, свистульки всякие, кнопки из металла вырезал. Мама говорила, что по ночам тихонько работал, потому что в советское время за побочные доходы могли и наказать. Но нравилось ему это дело. Вот и мне нравится придумывать что-то интересное и полезное. Столько всего в голове крутится — как появится время, точно начну что-нибудь патентовать. К примеру, сосульки на крыше зимой всем мешают, но можно же сделать простое устройство, чтобы легко бороться с ними, а не вызывать несколько раз за зиму автовышку, не платить за каждый час ее работы несколько тысяч рублей. После учебы в университете, а я окончил БашГУ по специальности «Машины и аппараты легкой промышленности», устроился в ЖКХ мастером работать и еще тогда недоумевал, сколько сил уходит на чистку крыш и борьбу с сосульками. Но только сейчас руки дошли до этой темы — уже закупил кое-какие компоненты и к зиме сделаю устройство от сосулек, на свой цех повешу и протестирую.

— А каков принцип работы этого устройства, если не секрет?

— Начнем с того, что метровая сосулька в одночасье не появляется, есть кромка крыши, где эта сосулечка постепенно нарастает и свисает. Можно повесить параллельно этой кромке на расстоянии 10 сантиметров трубу диаметром 20‒25 миллиметров, чтобы сосулька нарастала, касалась трубы и дальше свисала уже параллельно кромке. Труба эта, допустим шесть метров длиной, над подъездом подвешивается, где люди ходят. Теперь к этой трубе я планирую прицепить вибромотор, который при включении вызывает ее вибрацию. К этому вибромотору подключается контроллер, он каждые тридцать минут или час запускает вибрацию и стряхивает сосульки, пока они не выросли большими. А можно сделать кнопку на пульте, чтобы дворник как увидел, что сосульки начали расти, так и нажал на кнопку, запустил небольшую вибрацию — ее будет достаточно, чтобы разбить сосульки длиной до десяти сантиметров. И стоимость конструкции я посчитал: труба алюминиевая шесть метров — 600 рублей, вибромотор — 1500 рублей, контроллер — 500 рублей, вся конструкция — 2600 рублей, она окупится за год, если учесть, сколько труда требуется на чистку крыши от сосулек.

— Вы получили высшее инженерное образование — какую роль оно сыграло в вашем становлении как станкостроителя?

— Я на очном обучении не долго был, женился, ребенок появился, решил перейти на заочное. По большому счету университет если дал мне пять процентов знаний в моем направлении деятельности, то это хорошо. Потому что в университете не учат, как строить станок, там дают фундаментальные знания, а потом уже сам тихонько учишься, специальную литературу читаешь. Когда я первый станок для автомастерской построил и отдал заказчикам, у меня две недели уши горели — потому что материли меня, много ошибок сделал: не тот металл взял, непонятно что навертел. Так же не бывает, что с первого раза все на отлично делаешь, как мой учитель физики любил повторять: только Бог знает на пять, учитель на четыре, а ученик на троечку. Вот я на троечку и сдал станок, а потом уже не хочу ругань от клиентов слушать, все замечания учел, второй делал, опираясь на опыт предыдущего, и все лучше и лучше стало получаться.

Кстати, когда я шесть лет назад первый токарный автомат строил, то отдал его по себестоимости, то есть практически бесплатно, потому что он был пилотный, обкаточный, мне было важно посмотреть, как он себя вести будет. Но так вышло, что к тому времени у меня уже был небольшой опыт в станкостроении, и станок получился удачным, до сих пор работает в Бирске на заводе детских игрушек ООО «Спектр».

Я об опыте в станкостроении говорю потому, что видел некоторых, которые начинали бизнес и хотели быстро-быстро денег заработать, заламывали цену за станки, но при этом их продукция была недоработана, не признана никем, ничего собой не представляла. С таким подходом ничего не получится, клиенты пойдут и купят оборудование у большой компании в Китае или Корее, где завод пятьдесят лет эволюционировал, доводил до ума свои станки. Я считаю, что первый станок для клиента вообще бесплатным должен быть в части собственного труда, да еще следует и доплатить покупателю за смелость.

— Какая у вас степень локализации производства? И как санкции повлияли за закупку комплектующих за границей?

— У меня локализация огромная: вся станина здесь делается, у пяти-шести смежников размещаю заказы на изготовление тех или иных компонентов, — в натуральном выражении — 70 процентов отечественных деталей и 30 процентов импортных, которые в стране просто не делают. К примеру, серводвигатели, которые позволяют контролировать точное положение вала двигателя и частоту вращения, у нас не купишь. Нет линейных направляющих, что задают направление перемещения полезной нагрузки, то есть рабочего инструмента или заготовки, по заданной траектории. Вот их в Тайване беру — лисьими тропами, конечно, параллельным импортом, подороже, чем раньше. Не понимаю производителей, которые все тащат из Китая, даже станину — зачем? Что у нас, лить чугун не могут? Могут, есть свой.

— Как вы считаете, что нужно для развития станкостроения в стране и что этому мешает?

— Если бизнес запускает станкостроительное производство, уникальное и востребованное в России, надо ему дать зеленый свет по всем фронтам, лишь бы делали. Отменить налоги для добросовестных производителей, оказать финансовую поддержку в виде субсидий, грантов, беспроцентных кредитов, оказать организационную поддержку в части решения вопросов с коммуникациями, чтобы все быстро и оперативно решалось. Надо мне, допустим, завтра добавить электричество или газ, а там квоты, и их нельзя превышать, нужны дополнительные разрешительные документы. Я когда производственный корпус строил, то полтора года газ ждал и отапливался электричеством, но это дорого. Сейчас в каждой администрации бизнес-шерифа сажают, вот было бы хорошо, чтобы он этими вопросами и занимался, а пока этой службе оперативности не хватает.

Если же говорить про «тормоза» со стороны станкостроителей, то здесь тоже есть о чем подумать. К примеру, на наших заводах часто раздутые штаты, много лишних людей, отделов, там директору нос почесать, и то есть специалист. А у меня даже отдельного бухгалтера нет, вот сидит девушка Айгуль – она и бухгалтер, и договорной отдел, и отдел кадров, и секретарь, и снабженец — двери не хватит под таблички с должностями. Каждый сотрудник — многопрофильный специалист, у меня самого одиннадцать специальностей, то есть вместо меня можно было бы нанять одиннадцать человек. Только это все сразу на себестоимости продукции отразится, цены сразу поползут вверх, клиентов станет меньше. Но если каждого сотрудника нагружать с умом, перераспределять обязанности правильно, то и производство будет работать эффективно.

Нашим станкостроителям надо локализацию углублять, ставить адекватные цены, делать станки максимально доступными для производителей! Ведь у нас производство станков стало полузабытой вещью, а между природными богатствами страны, между сырьем в виде леса, глины, нефти, газа, деревьев, железа и конечной продукцией всегда стоит станок. Если вокруг посмотреть — все на станках делается: на деревообрабатывающих — мебель, в печах кирпичи обжигают, для хлеба нужен тестомес и печь, есть станки для изготовления канцелярских товаров, ручек, карандашей. А у нас даже карандаши из Китая завозят, когда леса валом! Так вот, когда тесную связь наладим между сырьем и готовой продукцией, тогда и экономика расцветет.

— Вам сейчас нужны деньги для развития, а не думали инвестора со стороны позвать? У вас ведь перспективный проект.

— Полагаю, что такая кооперация может загубить дело, даже если завтра придет человек с подобным предложением, я, пожалуй, откажусь. Потому что когда начинаешь зависеть от кого-то или чего-то, то теряется драйв, состояние, когда все делаешь с удовольствием, тихонько, и все получается. Любой конструктор — человек творческий, на одной ступеньке с поэтом или композитором, и его не заставишь изобретать за деньги. Конструктор сам постоянно думает, как улучшить процесс, что усовершенствовать, эволюция идет постепенно. Поэтому не надо над моей головой инвесторов, а вот от поддержки государства я бы не отказался, это все уже иначе выглядит.

— А сколько вы инвестируете в производство?

— Почти все, что зарабатываю. Много ли человеку надо? Покушать, одеться, раза два с семьей съездить отдохнуть. Остальное все сюда, в завод: одно купил, другое, — вот сейчас присмотрел себе еще одни станок токарный, большой, под мои задачи детали делать. Много чего еще сделать надо, у меня ведь не такой самодостаточный бизнес, который сам может жить, и если здесь завтра меня не будет, то ничего не будет, понимаете? Уйду — и все на этом прекратится. Даже если подумать детям передать дело, а им пока пять и девять лет, то надо, чтобы они лет десять-двадцать рядом проработали. Я знаю в нашей республике станкостроительные заводы, которые затухли, как ни пытались их удержать на плаву. Станкостроение — тонкое дело, нахрапом не возьмешь.

— Какие у вас стратегические цели, чего хотели бы добиться? Бренд свой развить, станкостроительную империю построить?

— О, меня не собственный знак беспокоит и не империя, а то, что в России с советских времен столько всего разрушено, ведь какие станки делали, токарные автоматы — все было и в каких объемах! Как подумаешь — скорбь и печаль на сердце, обидно за страну. Лично мне всего хватает, а вот стране ни фига не хватает. Можно это назвать мечтой, но скорее чувством долга: хочу для страны строить, чтобы вытеснить с рынка всех иностранцев, чтобы мои токарные автоматы по всей России продавались и в СНГ.

Источник: https://expert.ru/expert/2023/38/khochu-chtoby-moi-stanki-po...

Знаете ли вы, что в космических ракетах есть чисто механические агрегаты? А если оно механическое, то, очевидно, там необходимо повышать или наоборот, понижать обороты. Делается это, разумеется, редукторами, в которых используются прямозубые зубчатые колёса. В даммон случае - мелкомодульные. Давайте рассмотрим детальнее, как это сделано:

Перво-наперво производится токарная обработка. Но это не особенно интересно, поэтому, схематично не показано. На токарном станке я загоняю заготовки в диаметральный размер с точностью в 0,02 миллиметра и в толщину с припуском под дальнейшую шлифовку в 0,5мм. Т.к. по условиям чертежа точщина должна помещаться в поле допуска в 3 сотки и нужно обеспечить плоскостность в 1 сотку. Зачем такая точность - непонятно. Но если люди готовы платить - окей. Короче, после токарки, ставлю на шлифер.

Искры, брызги СОЖ - поляк валит, только дай дороги. Это плоскошлифовальный станок Ponar Jotes SPD 30B. Я его купил аж в Сарапуле. Это примерно 1500км. от его нового дома. Результат вполне приемлемый. Высота (толщина) блинчиков в 7 микрон от номинала по чертежу и одинаковая у всех трёх заготовок.

Теперь надо вынуть середину из заготовок, чтобы получилось колечко. Это я возвращаюсь на токарник и опять схематично не показываю. Однако, внутренний диаметр также должен иметь и круглость и шероховатость и размер в весьма жёстких допусках. Поэтому после токарки заготовки идут на немецкий круглошлиф WMW Heckert SU 125\400, оснащённый внутришлифовальной головой. Получается такой процесс:

Отлично. Заготовки есть. Теперь на токарнике делаю оправку. Это технологическая оснастка, на которой крепятся заготовки для нарезания зуба на зубофрезерном станке. Потом она также шлифуется в размер на вышеупомянутом круглошлифе и наконец-то, ставится на станок и обкатывается в 0,01мм по индикатору.

После этого производится настройка цепи деления станка. Т.е. на сколько к-во оборотов заготовки и фрезы отличаются друг от друга. И настройка гитары осевой подачи. Но это уже мелочи. В целом станок выглядит так:

Это немецкий зубофрезерный станок высокой точности, называется Pfauter RS00. Почти вершина сложности механического металлорежущего оборудования. Сложнее зубореза, как по мне, только токарные автоматы. Но о токарном автомате, его ремонте и модернизации как нибудь в другой раз. Короче, включил масло, нажал кнопку и оно само делает. :)

Оооо, дааа. Картинка называется "чистый мёд". Янтарно-прозначное масло, неторопливое оборачивание заготовки, окатывание её червячной модульной фрезой и дададада... Секс! Короче, после секса у меня получается так:

Давайте посмотрим, насколько зубы хорошо получились. Ну я то знаю, но чтобы вы видели :)

Вроде норм же. Теперь на второй этаж, в кабинет тихих игр. Там всё, что надо для метрологии и ОТК: измерительный микроскоп, микрометры, микрокаторы, оптика всякая, ролики калиброванные. Короче, результаты измерений вполне устроили. Среднеквадратичное отклонение на диаметре средней линии зубов по 12 замерам - 3 микрона. Сойдёт.

Пакую, оформляю листок с результатами контроля размеров, печатаю счёт, акт, всю фигню - готовенько. Забирайте. Такие дела, примерно. А кому интересно прям в онлайне - тот записывается в телегоканал, благо его адресок в профиле. Только прямщас я в отпуске, поэтому пока изучайте былое. А новое начнётся буквально через несколько дней.

Есть у меня постоянные заказчики - контора, которая занимается обжаркой, помолом, ароматизацией и фасовкой кофе. Поскольку нынче добыть что-либо из запчастей к итальянскому оборудованию весьма сложно - приходится по мере сил изготавливать всякое.

На этот раз надо было сделать небольшую партию захватов для капсул кофейных. Детальки небольшие, но достаточно точные. Потому как капсулы пластиковые, привод захвата пневматический и если сильно накосячить в размерах - их либо не будет захватывать, либо, соответственно, будет мять. Короче, надо получить вот такие детальки:

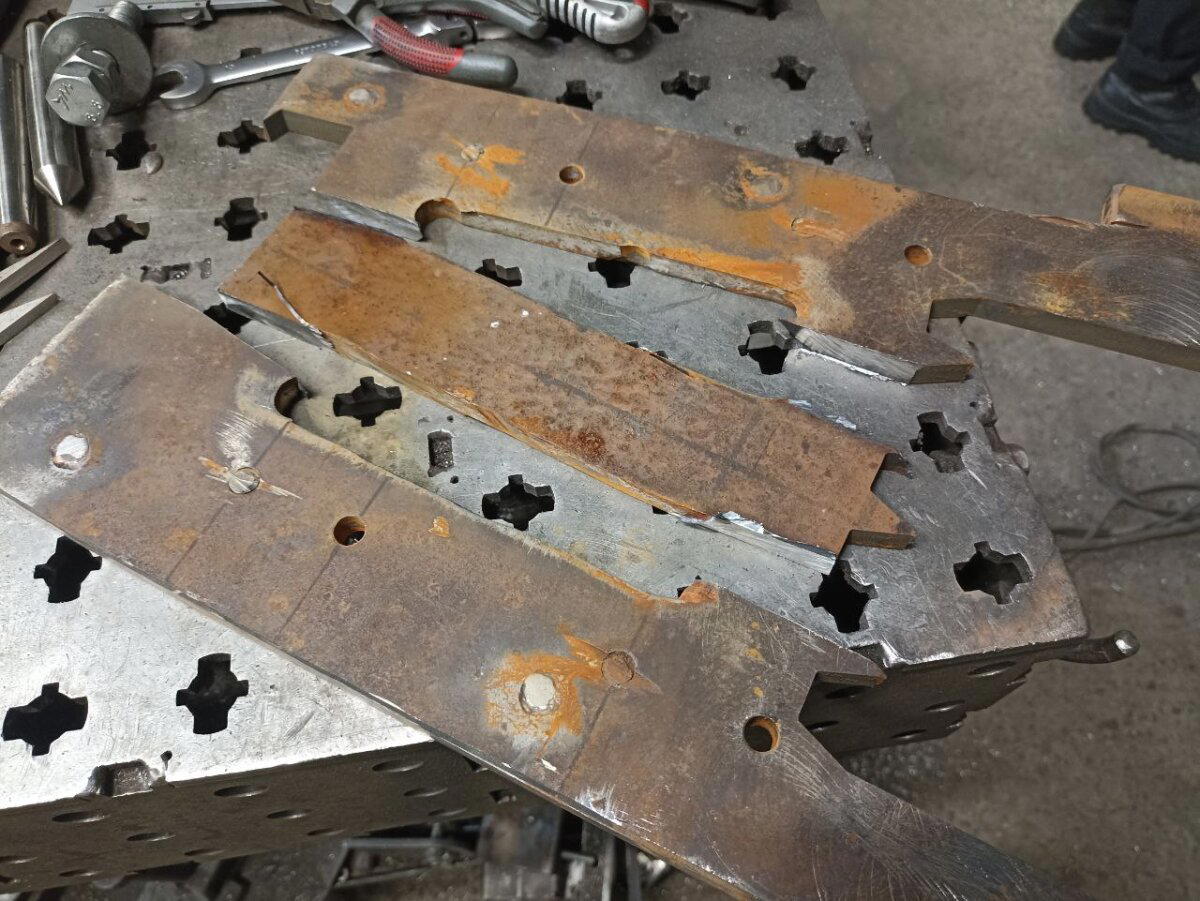

Перво-наперво беру отходы из-под верстака. 20мм нержа AISI 304. Точнее даже это остатки второго порядка. Т.е. из плиты были сделаны детали с большим центральным отверстием. Из "дырок" были выпилены детали для другого заказчика, а уже остатки от этого заказа были скинуты в ящик "нержа на вротчермет", а потом вытащены оттуда и использованы ещё раз! :) Экономия - мать достатка. Ну и поставлены на электроэрозионный проволочновырезной станок. Видите, да, сколько "делового" материала осталось. Всё в дело!!!

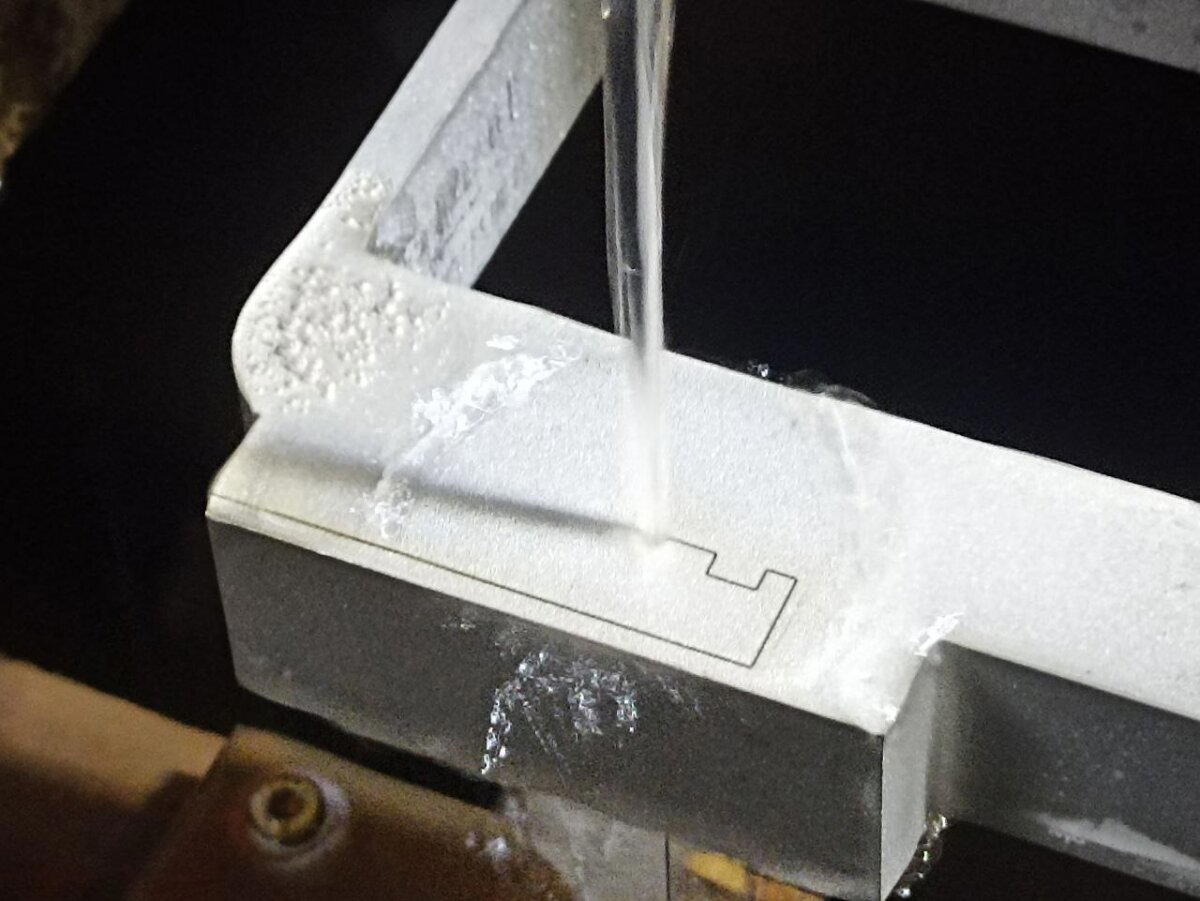

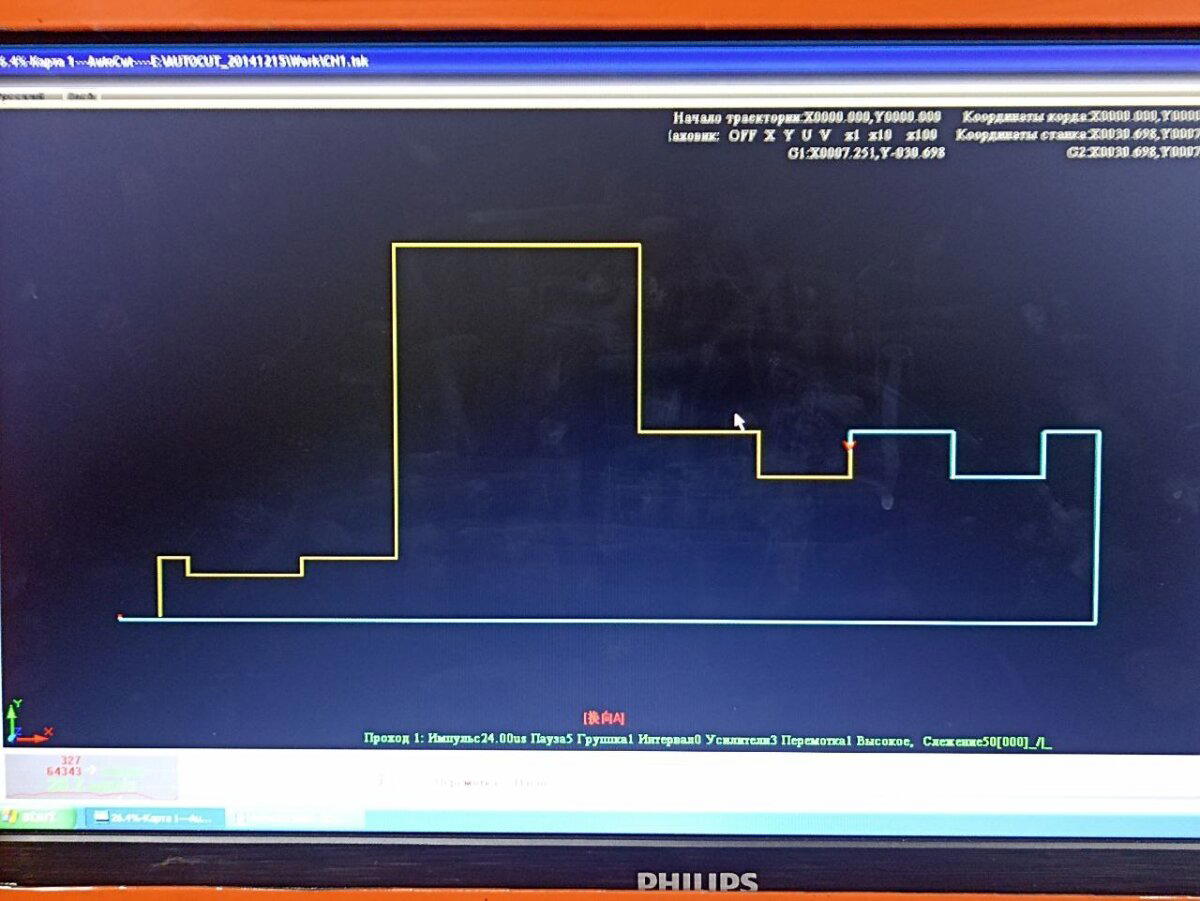

Вырезать надо сперва наружний контур.

Пока эрозия мощнейше пилит заготовки, надо сделать оснастку для дальнейшей шлифовки и фрезеровки заготовок. Делаю из чего? Прально. Из максимально всратого металлолома.

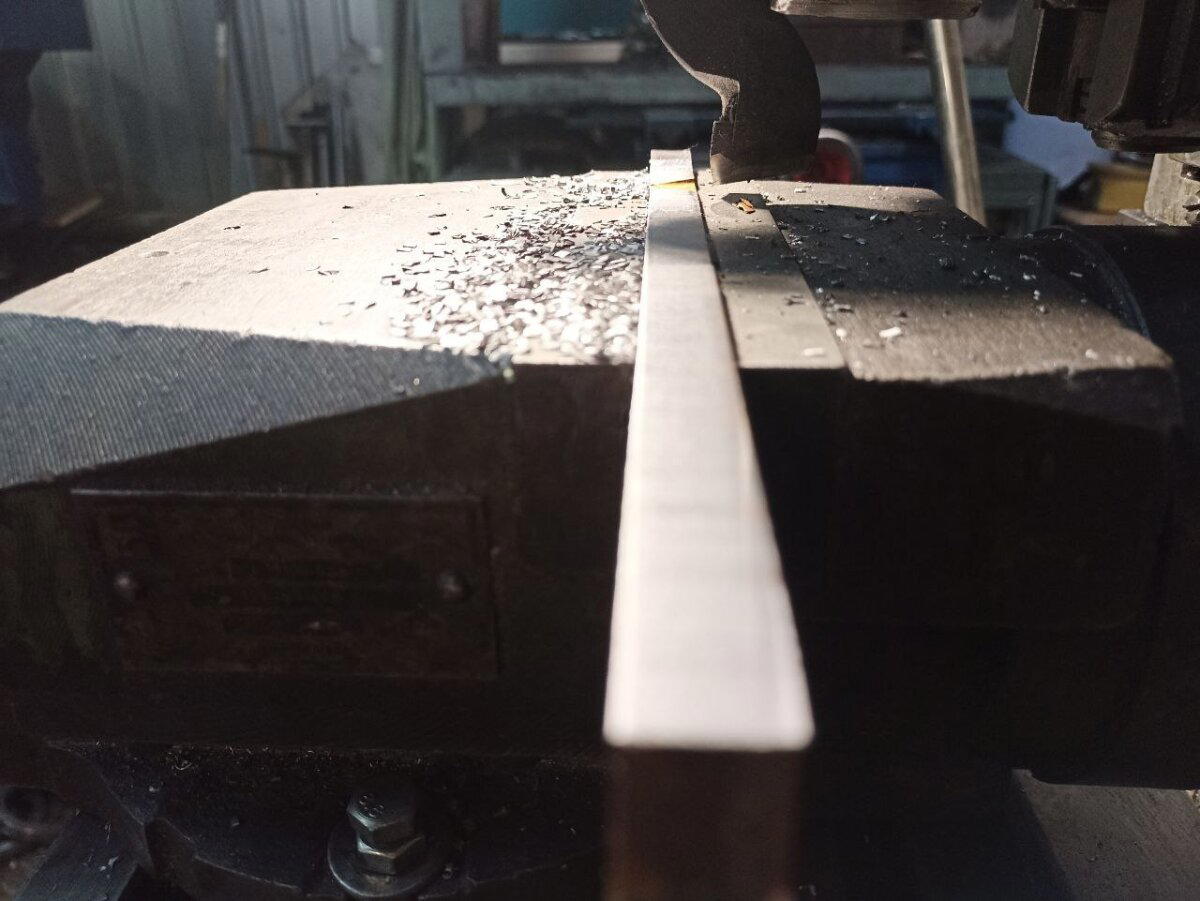

Полученную пластинку ставлю на поперечно-строгальный станок, т.к. фрезер был занят.

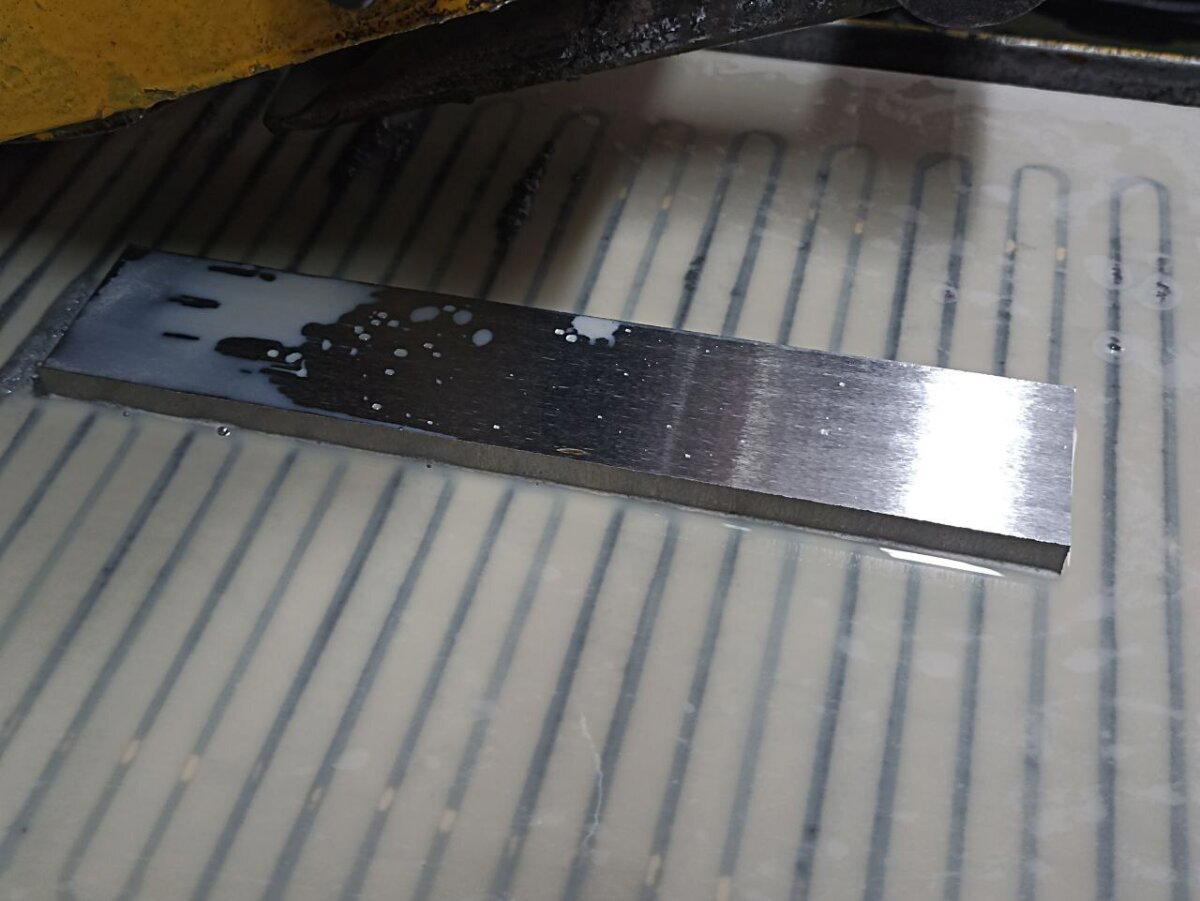

А уже прямоугольную заготовку шлифую. Ну и кто скажет, что это бывший металлолом?

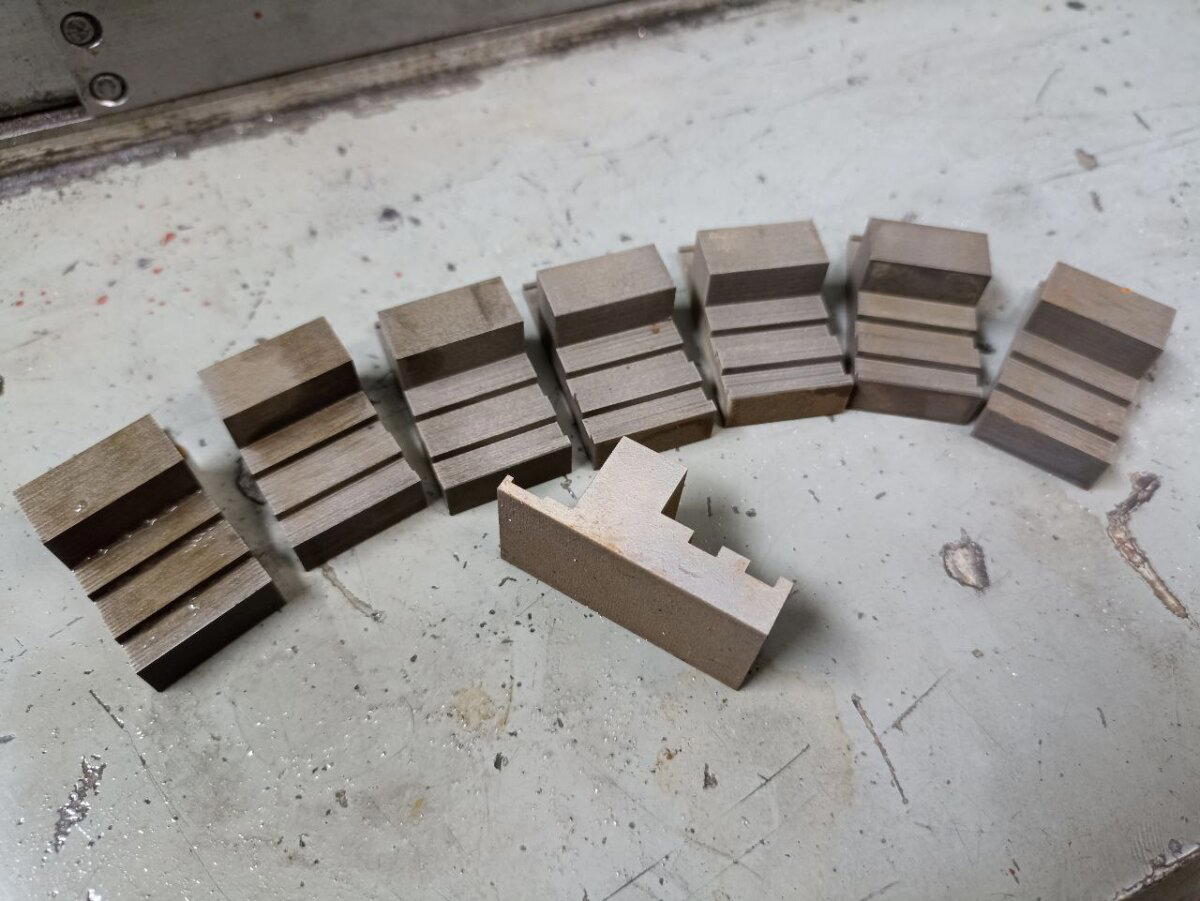

Эрозия как раз завершила производство заготовок.

Теперь их надо прошлифовать в размер. Шлифую попарно в оснастке, сделанной из пластины с предыдущего фото:

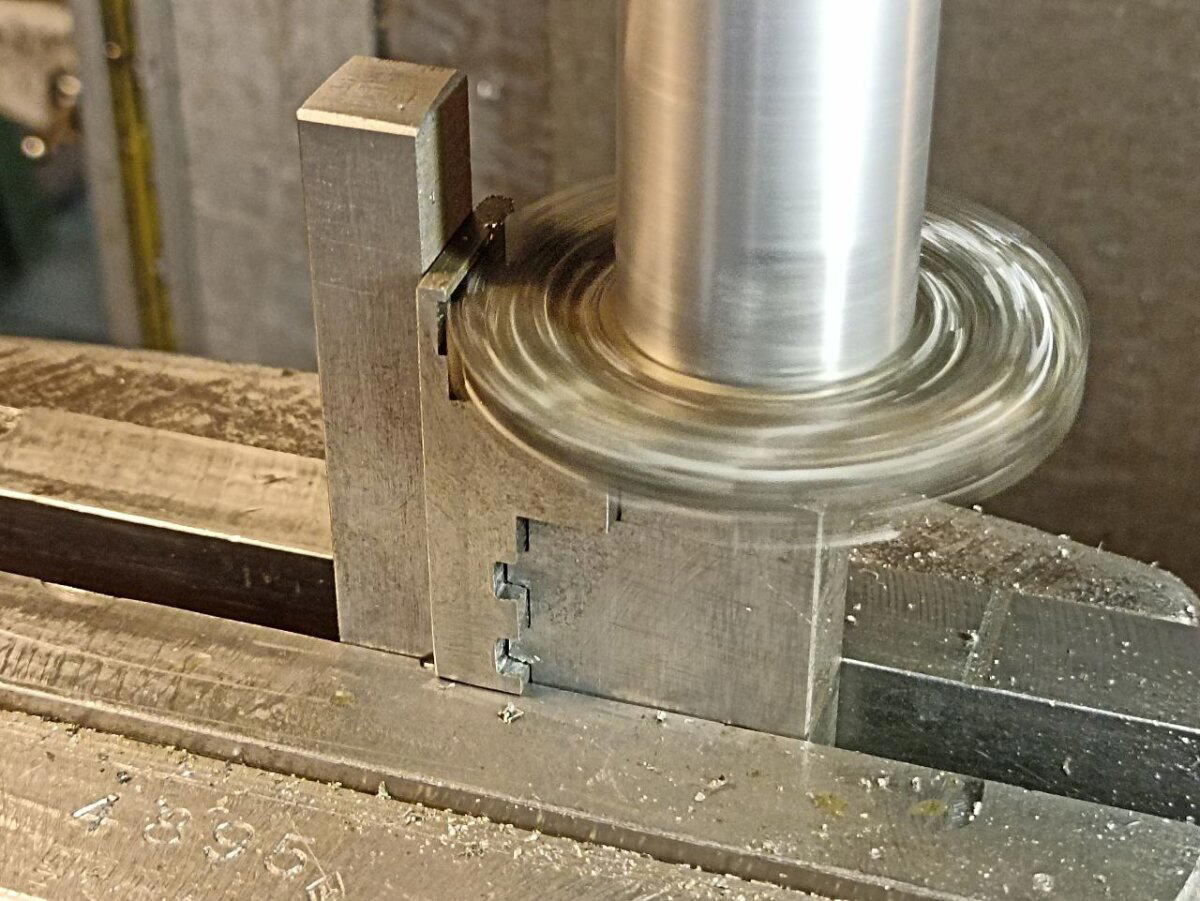

Когда по ширине железячки подогнаны к оригиналу, приходит время фрезеровать радиус, который, собственно, и охватывает капсулу кофе. Для этого оснастка безжалостно режется пополам, подбирается нужная по толщине и диаметру дисковая фреза и погнали.

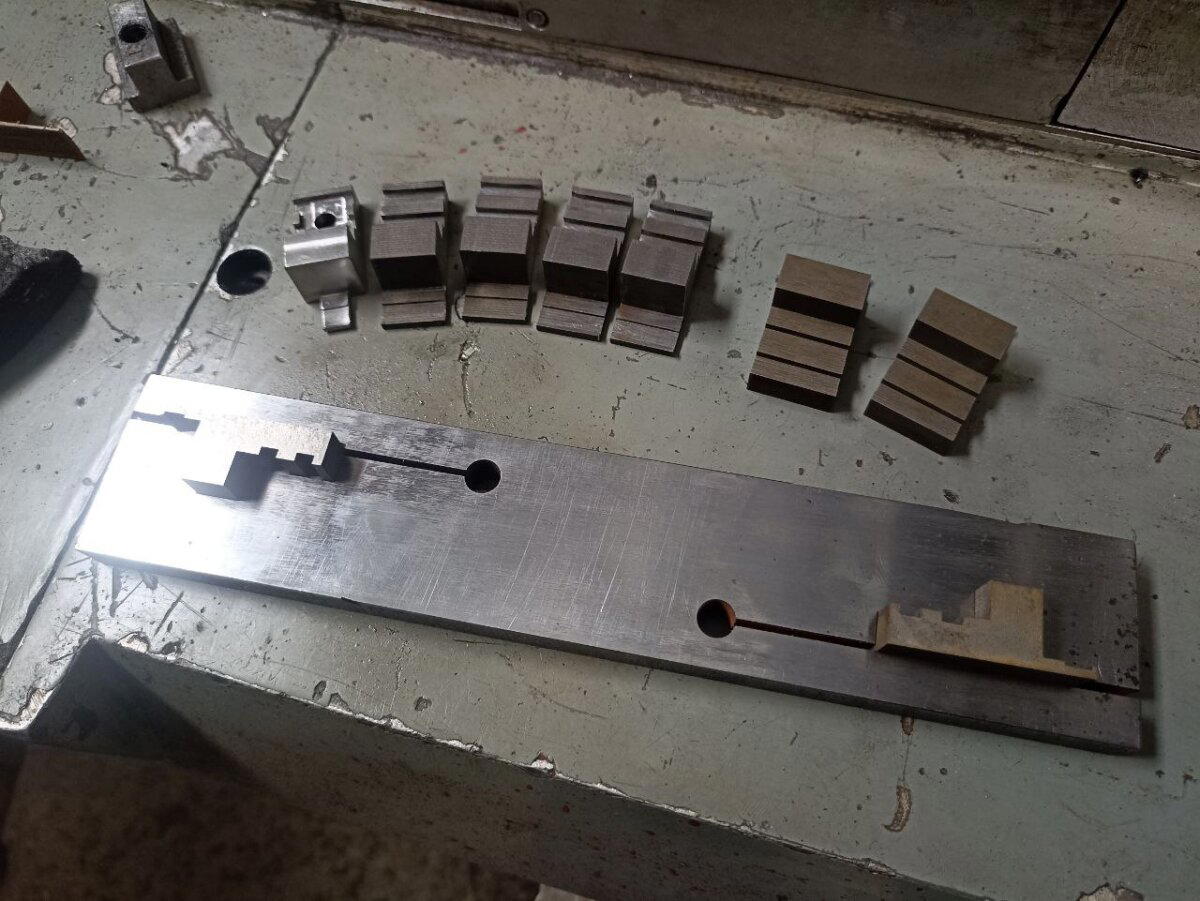

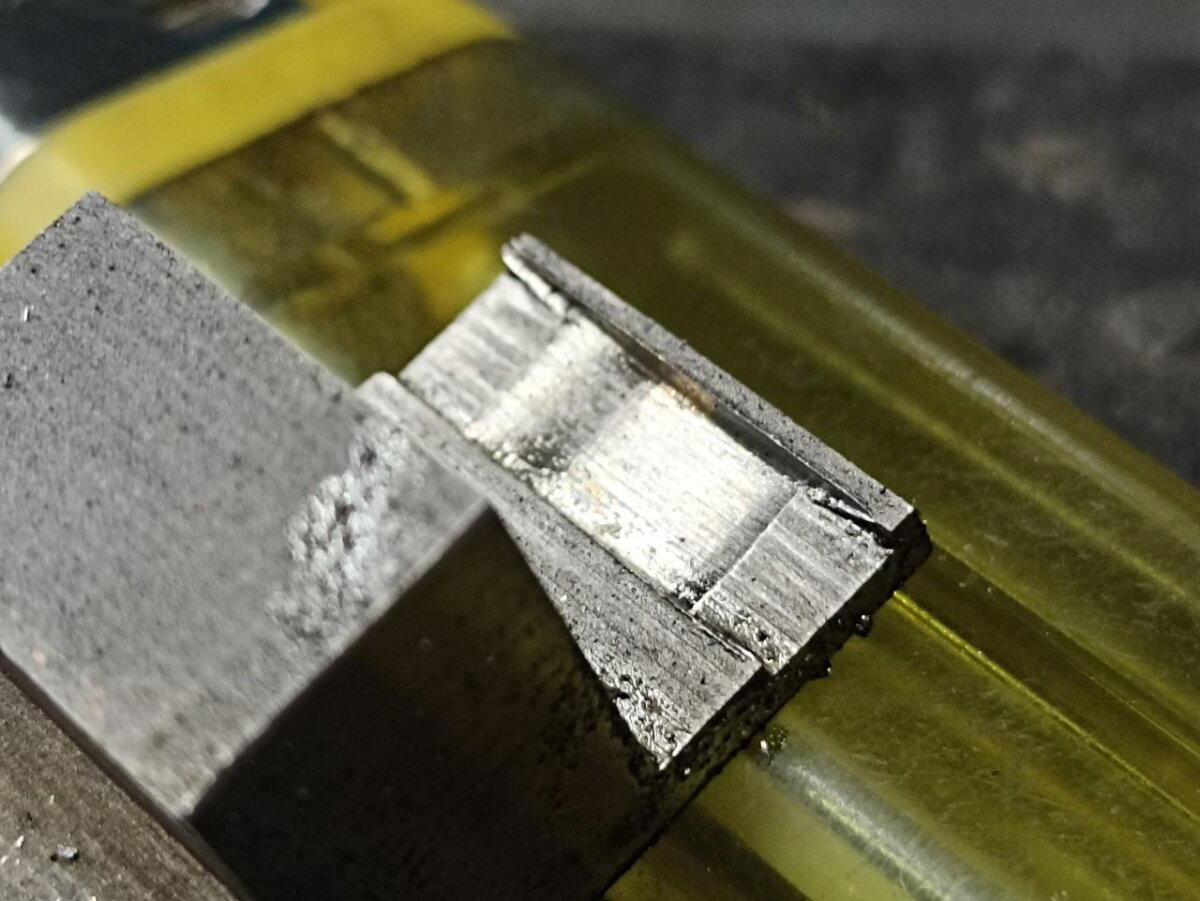

Получается примерно так:

Ну и теперь сверление крепёжного отверстия и обнижение самой "хватательной" части:

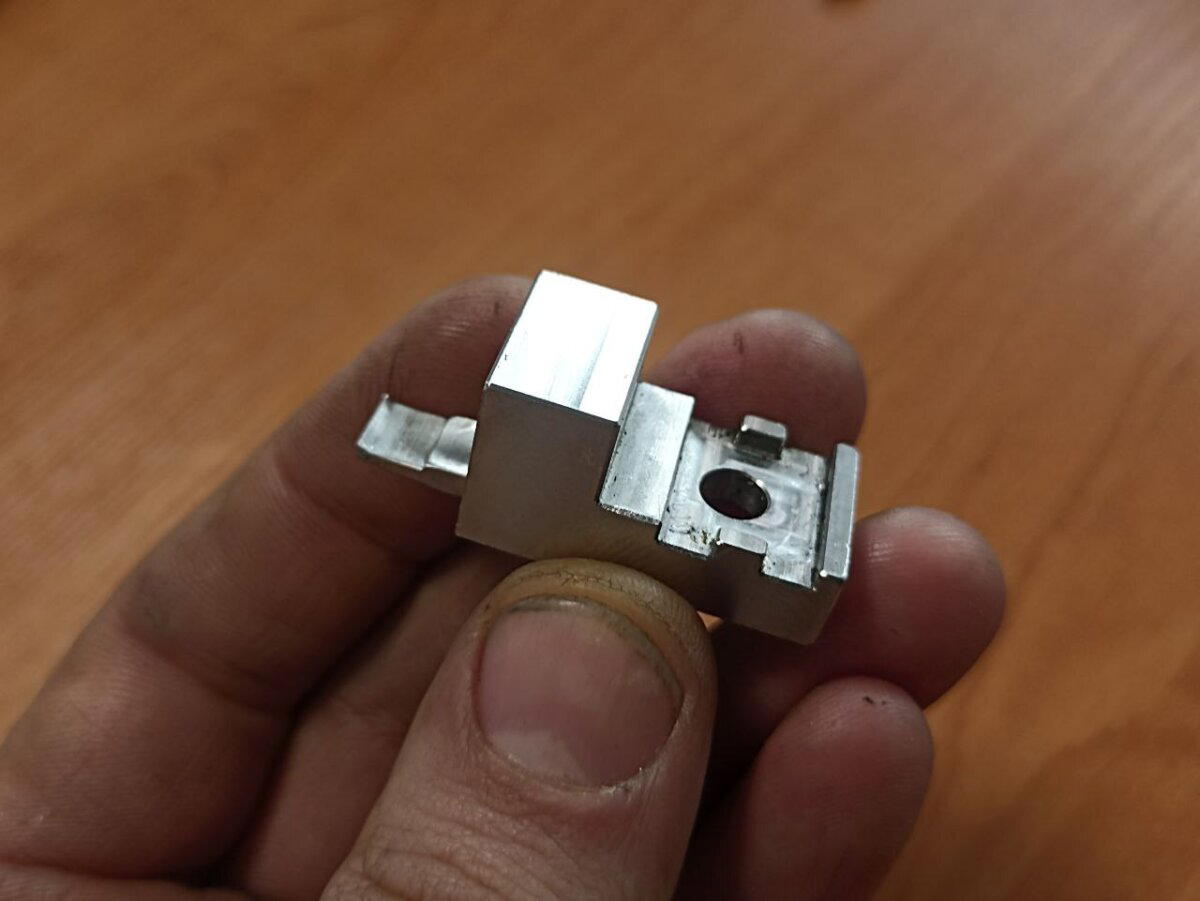

Надо же... Получилось. :)

Судя по тому, что делал я эти штуки в начале года и они до сих пор работают - видимо, получилось не так уж и плохо.

А для тех, кому это всё интересно не через полгода, когда меня из очередного бана по политоте выпустят, а вот прям в онлайне - в профиле ссылочка на телегоканал, где как раз политоты нету, зато много железа всякого.

Хехеееей, амигос! Если кто соскучился по новостям на тему восстановления плохошлюховального стонка ПШ-30540, то вы по адресу.

Поехал парень-то! Сделали ему новый шпинделёк. Новые подшипнички! И ваще. Вощем, вот так вот вышло:

И напомню, каким я его забрал:

Так, ну что, не смог удержаться и сразу накинулся на него по тюнячке. Перво-наперво порадовал ветерана подачей СОЖ. По заводу там такого даже не предполагалось, а теперь есть. Система типа mist, реализована на китайском говне, но работает! :)

Для того, чтобы не ухоркать всю мастерскую пылью и брызгами, из куска рандомного железия пильнул капюшон.

А под левый ход стола подвесил гиперсосуна. Это 3,5 киловаттный тангенциальный вентилятор от промышленного полировального станка. Хайло у него на 300мм, надо будет перейти на 100... посмотрим, или напечатаю на принтере, или сверну на вальцах из тонкой нержи. Сплёвывает эта прелесть в спецмешок, каковых у меня килограмм 10... мешок пока не установлен.

Заказана также цифровая линейка на вертикальное перемещение. Правда, заказывал в пьяном виде, поэтому купил соточную, а не микронную. Это печалит... но делать нечего. Пока так. Также заказаны пара станочных ламп и два диска-чашки. Мне кажется они более универсальны чем обычные. Посмотрим. Ну и первая работа этого устройства... отшлифовал угольничек, ранее резанный лазером. Качество - гипершакальное, но в целом всё понятно.

Поверхность пока такая, но я работаю над этим. В смысле учусь. Т.к. сама приходит только импотенция... а навыки надо нарабатывать.

Стэй тюнд, фолкс.

Буэнос диас, уважаемые.

Наверняка вы уже и забыли, что я пытаюсь поставить на ход найденный на помойке плоскошлифовальный станок ПШ-30540. Увы, беда пришла откуда не ждали. Шпиндель-шпинделёк. Срок изготовления от 2 до 4 месяцев. Обращался к людям и организациям в следующие города: Львов, Брянск, Нарьян-Мар, Челябинск, Ставрополь, Рязань, Москва, Балашиха.

К кому-то просто по объявлению. К кому-то по рекомендации... результат опиздошивает. Либо у них нет термички, либо лифовки, либо токарки, либо мозгов, либо рук, либо чести и совести. Или всего сразу.

Самый фееричный ответ был с Рязанского СТАНКОСТРОИТЕЛЬНОГО, между прочим. Да, можем, да, сделаем. 4 месяца, 30 тыщ... но мы вам в 5 микрон не попадём. Сделаем в 2-3 сотки.

Ребят, для тех, кто не станочник поясню на примере. Например у вас есть штаны. Они чуть длинноваты. Вы приносите их в ателье, где профессиональные швеи, закройщицы с пожилой еврей с грусными глазами в районе кассы. И вот вместо того, чтобы подшить вам штаны на 2 сантиметра, он говорит, что смогут, но гарантируют попадание в результат 20 сантиметров. Ну т.е. в пределах 20 будет. Может 1, может 3,8... а может 19.

Другой бы парень отчаялся. Издолбал бы станок кувалдой и выбросил бы на помойку. Но не таков я. Я отчаялся, а потом купил приблуду для круглого шлифования на токарнике.

Вот такая вот. Продаван сообщил, что оно работает, а сама приблуда, дескать встаёт на станок как у меня. Поверил. Напрасно. По факту движочек отсистемы подачи СОЖ крутился только без камня и то очень странно. Поставили частотник. Примерно тот же результат, хотя давали ему все герцы мира. Ну и фиг с ним. Этот мотор нахер, давайте ставить новый.

Вырезал плазморезом детальки, проточил круглое в квадратном на токарнике и немного подварил:

Добавил частотник и вполне себе ничотак.

В качестве крепления на станок (с которым продаван тоже наебал) вырезал гидрорезкой из плиты-двадцатки букву Гэ и сварил вот такое гэ:

Ну и на станке оно вот так:

Найс, а? Да там циферок да микроэлектроники больше чем в калькуляторе! :)

Однако и тут жопа. Под нагрузкой всё это желает тухнуть и гаснуть... Открутил нахер частотник, воткнул в сеть напрямую - оу-ееееа. Предвосхищая вопросы. Предыдущий двиг я тоже напрямую втыкал. Хуй.

Ну и собсна чо... мои первые искры:

На удивление оно даже заработало. И даже что-то вышло. Вроде даже речь идёт о субсоточных величинах. О микронных прямо даже! Это полууспех, ребза. Смотрим видос:

А почему же полууспех? А потому. Смотрим на эскиз шпыньделя:

Видите конус? Так вот я не могу его шлифовать в центрах из-за геометрии приспособы. Увы... Т.е. цилиндрические тела - могу, а конусы - нет. Видимо придётся прошлифовать новый шпинделёк, подсобрать его в корпусе и вывесив конус шлифануть. Ну не знаю. Нет больше идей. И взять негде. Кончилось в России станкостроение. Придётся самому делать вообще всё. Ну ничо. Может куплю круглошлиф когда-нибудь... и подниму станочное дело-то.

Такие дела.

Хеллоу, амигос. Как многие не знали, а немногие забыли, в прошлую пятнницу я приволок в норку плоскошлифовальный станок ПШ-30540 в состоянии "rust-n-dust". Позвольте отчитаться, шо таки было сделано за неделю.

КДПВ "Крыса жареная на шабере в очищающем пламени творческого выгорания"

Короче, парня разобрал ваще полностью. Благо, деталек в нём не очень много. Хотя и свинчены они в оооочень причудливом порядке. Ессесно, помыл всё дочиста.

Корпус ободрал от старой краски и загрунтовал. А частично зашпатлевал:

Замаскировал всю фигню и грунтанул:

А там и покрасил, собсна.

Подшипники на шпиндель заказаны новые (уже едут). Будут дуплексные для шпинделей. Т.е. восстановлю схему "по заводу" и даже лучше. Мне шпиндель достался с тремя разными подшипами, положено, чтобы было четыре разных, а будет два дуплекса. Это как бы гораздо точнее. Нашёл контору, которая готова перешлифовать сам вал в пять микрон. Заодно нашёл аж 9 штук оправок с аналогичного станка, купил, вчера приехали. Надо их тоже будет отдать туда же, чтобы с одной настройки станка прошлифовали всё. Тогда точность конуса будет просто невероятной.

Заказал и жду виброопоры. Должны на днях примчать.

Задизайнил новые шильды и отправил в печать. Должны быть на днях.

Добрался до самого стола. Он, канеш ужасен был.

После мойки и шабера стало гораздо лучше:

Покрасил и, собсна, сегодня собрал всю механику. :)

Осталось доделать шпиндельные дела, отмыть, покрасить и поставить электрику и отпесочить и покрасить щитки колонны и кожух круга. Ну и вместо прежнего щита (на тумбу) сделать дверцу. А то жалко - 1\8 кубометра пропадает зазря!

И можно будет дать точность. Ну или попробовать дать. Тут по ситуации.

Хочется отметить, что станок делается помимо остальной работы. Да и, в целом, основное время занимает высыхание краски.

Такие дела, ребза. Такие вот дела...

А, ну давайте по затратам. Сам станок - 2000 руб. (за газель).

Краска - ~5000

Оправки - 9200

Шлифовка, думаю, встанет тысяч в 20... но, как заметил один уважаемый коллега по увлечению - учитывая разницу между ценником готового и тем, за сколько он тебе достался, ты этих шпинделей можешь сделать штук семь и менять ежедневно.

П.С. а на заглавной картинке мне стало лень ждать высыхания обезжиривателя и я решил его выжечь.

Бывалоча идёшь такой возле помойки, оооопа и заглянул внутрь. А там... Станочек. ПШ-30540. Бивает жи (с)

Ну чо делать... надо паренька спасать. Сгонял за рохлей, поддоном, ломом и т.п. такелажным прибором и давай на нём жениться. В итоге, ебукаяясь и охая, таки положили его в соседскую ГАЗель и утащили в норку, где и приступили к осмотру и промархеологии.

Парнишка весит около тонны и имеет следующие паспортные данные:

Залежи дохлых кошек, тараканьего кала и прочего гумуса условно не показаны.

Стол скинули ещё раньше, чтобы оценить сохран направляек, который, кстати, весьма и весьма.

Интересные маховики вертикальной и поперечной подачи - нониусные шкалы нанесены прямно на них (и похоронены под ржавотиной)

Трансформатор, питающий магнитную плиту был не любим. Зато его пиздили. Поэтому кожух ему помяли, а мас он мало того, что весь в говне и мусоре, так ещё и обвис передним краем чуть не на два сантиметра относительно заднего. Вообще, конструктору, придумавшему крепить защитный кожух не к массивному чугуну станины, а к трансформатору - надо забить в голову, ссука, лом.

Кстати, о станине. Дефекты литья чугуна при отливке "в землю" неизбежны. На других станках из просто замазывали шпатлёвкой, а на ПэШа - вишь как... запаяли латунью. Премиально, что и говорить.

Вощем, за вечер я его разобрал почти полностью, благо, он простой как велосипед. И по большей части сколол шабером старую краску.

Померял шпиндель. Биение только радиальное - 0,04 мм. Паспортное значение - 0,0048. Т.е. у меня в 10 раз мимо тазика. Это печалит. Надо пробовать подтянуть подшипники... авось биение уйдёт. Если нет - придётся заказывать на стороне новый шпиндель. По идее - думаю, влезть в 20-25 тыщ с этим. Ещё точнее, если не уёдет биение подсле подтяжки - вынуть шпинь, зацентровать его на токарнике и проверить, это он везде кривой, или это именно рабочим концом его уебали. Если только рабочим - попробую сперва отдать на круглошлиф на сторону и согнать эти 4 сотки. А если не выйдет - тогда уже новый шпинь.

После этого надо бы озаботиться пылесосом (для этого всё есть в целом, надо будет только хобот докупить и собрать в кучу) и цифровой линейкой на вертикальную ось.

Если всё будет устраивать, то в планах ещё докинуть подачу СОЖ под камень. Что влечёт за собой новые удивительные приключения: покупку магнитного сепаратора, помпы СОЖ, сварку бака из нержи и всё такое.

Потом к нему можно будет прикрутить одну из тех УДГ, что я перебирал давеча (Восстать из мёртвых за 4 часа. Универсальная делительная головка) и получить эрзац-круглошлиф для коротких цилиндрических деталек.

Ну и в самую последнюю очередь - централизованная система смазки. Впрочем, я уверен, что до неё руки не дойдут никогда вообще.

Вощем, желаем мне удачи, радуемся, что станок с таким качеством направляющих достался мне за две тысячи рублей, и, если вдруг у кого есть оправки к этому парню - предлагаем в дар, за бабло или за бухло. Ну и в принципе, аналогичное предложение по измериловке и другой станочной оснастке.

Не переключайте канал. :)

Здравствуйте, уважаемые.

Возникла у меня проблемка - надо на ЧПУшке сделать несколько деталей из 12мм дюрали. По идее, если драть на сухую, через полчаса примерно, заготовка нагреется, материал приобретёт повышенную пластичность, налипнет на фрезу и всё. Капец. Фрезу обламывает, заготовку портит.

Как вариант - использовать СОЖ. Но это значит разводить болото, а после работы тщательно протирать насухо весь станок и смазывать чем-то вытесняющим воду. Т.е. не быстрое занятие, да и подлезешь не везде. Есть вариант лить т.к. "туман"... но, честно говоря,  у меня просто нет этой приблуды. :) Т.е. она где-то была, но за столько переделок станка она куда-то потерялась.

Короче, методом мозгового штурма с товарищем, пришли к выводу попробовать следующее:

1. охлаждение воздухом с нескольких сторон

2. вырезание детали делать не методом "по контуру", а методом "карман на полтора диаметра фрезы".

Что получилось - судите сами:

Рез вполне себе приличного качества. Температура заготовки после 2,5 часов резания около 34 градусов. Фрезу не мерил. Но, видимо, она имеет такую-же.

Как видим ниже - рабочая зона чиста от стружки, кроме места предварительного сверления, где у меня олеиновая к-та намазана была.

Ну и, собсна к конструкции дуйки. В ящике "медь на цветмет" нашёл обрезков трубок для холодилки, и спаял "ресивер".

Рампилил вдоль, отжог и развернул в плоскую заготовку ещё кусок трубы, чтобы получить монтажную пластину, припаял её и четыре капиллярных трубки, опять же, используемых в холодилке.

Получилась такая вот стимпанковая страховидла. :)

Было желание её полирнуть, но я его быстро поборол. Потому, что пофиг ваще. :)

Ну и на станке она установлена так:

Надо было, конечно, все трубочки с одной стороны припаять, но хорошая мысля, сами знаете...

В целом, второй день эта приблуда работает и доставляет. Рекомендую весьма.

Сколько не смотрел ютубчиков, честно говоря, ни разу не встречал чисто воздушного охлаждения и такой стратегии резки. Пользуйтесь, кому пригодится. :)

Буэнос диас, геноссен.

Попала мне в руки очередная ржавая чугунина. Ну вы же понимаете, что если ржавая хреновина просто лежит в мастерской, то она пинается из угла в угол и занимает место. Что сделать, чтобы прекратить это? Вариантов два: выбросить или поставить на ход и приобщить с лютому металлическому движу. Я вот за второй вариант... потому как эту железку уже один раз выбросили :)

Итого, смотрим:

Штуковина не крутится. С ручного тормоза не снимается. Печаль-беда. В крайнем случае - пущу на запчасти. У меня есть такая же точно, только рабочая.

Как они по этим отложениям говна определяли хоть что-то?

Зато по шпинделю и гайке не лупили кувалдой. Это ценно и встречается не часто... Обычно советский пролетарий обращался со станками и оснасткой как с говном.

Ну ок. Ведро керосина, молоток (через деревяшку!), выколотки, пресс, гаечные ключи и потихоньку вытряхиваю потрошки:

В целом - сохран более чем бодрый. Неясно, что же ей мешало работать?

Очевидно, закоржавевшая консервационная смазка. Потому как жидкой смазки это изделие ни разу не видело вообще. Высокая культура производства, что и говорить.

Чтобы подшипник распополамить пришлось приложить силу. :)

В итоге, потроха отправляются в лагун с бензином, а корпус на помойку... в смысле на помывку. Есть хороший технический шампунь - я им все станки мою. Ну вот и вот.

Заодно детальки подшлифовываю и подполировываю. Ну потому что мне ж для себя. А чем выше чистота поверхности - тем дольше проработает.

А корпус после мойки и сушки - крашу на улице из баллончика. Ваще хотел отпескоструить и покрасить порошком, благо и то и другое есть. Но как подумал, что потом шпатлевать это всё придётся, а шпатлёвка под порошок стоит конских денег - решил забить.

Снаружи - зелёненький (РАЛ 6000, мат) +акриловый полуматовый лачок. А внутри - красный. По канону.

Заодно чуток шлифанул и нижнюю плоскость и верхушку ластохвоста.

Ну и пора собирать. Для погонов и шестерней - смазка ШРУС-4, для подшипов - медная, а в подшипники скольжения - по мануалу, жидкая индустриальная минералка.

Шпинделёк-то - моё уважение! Не битый, ровный! Наружняя М34х3 (по памяти), внутри - КМ4. Удобненько. Пружинки дают возможность лимбу (ну вот та рулетка с циферками) зануляться в произвольном месте, но не болтаться. Обычно такая фиксация на винте с накатной головкой. Но эта УДГ вообще какая-то переусложнённая вся.

Ну и финал:

Вполне себе айнанэ.

Потрачено 4 часа времени за 2 дня и примерно 1500 денег. Ну сама УДГшка мне обошлась в 500 рублей. Из расходки - керосин, бензин, баллон краски, полбаллона лака, смазочные материалы, малярный скотч. Изи ваще.

Сделал себе станок для двоения кожи, хочу поделиться с вами результатами своей деятельности. Для ЛЛ сразу фото готового станка:

Найти кожу в нужной толщине бывает сложно, особенно если нужна одна и та же кожа, но разной толщины, поэтому решил придумать себе какое-то приспособление для этого. Промышленные станки сразу мимо, т.к. очень дорого и занимает много места, ручные станки хорошего качества с прокатыванием кожи между двух валов стоят тоже ощутимых денег, требуют точной настройки и не подходят для мягкой кожи, вручную ножом можно спустить край, но целиком кожу таким образом двоить будут только маньяки.

В итоге нашёл на али станочек с ручной протяжкой кожи, где в качестве режущей части используется лезвие для канцелярского ножа, вот такой:

Таких станков есть 2 размера - под одно лезвие и под два, т.е. вдвое шире.

Я решил, что широкий станок стоит слишком дорого для того, чтобы просто проверить работоспособность приспособлений такого типа, поэтому купил станок под одно лезвие, то есть с шириной обрабатываемой кожаной полосы не больше 9,5 см.

Как и многие другие китайские вещи, этот станок нуждался в доработке и "из коробки" работал с некоторыми нюансами. В первую очередь я убрал царапины с вала, т.к. при работе они оставляли следы на коже, подложил по бокам вала шайбы, чтобы он не болтался, добавил пару гаек, чтобы не кривились винты, которые соединяют рукоятку с пружинами. Также полностью разобрал станок и сошлифовал все острые грани.

Дальше сделал основание из трех слоёв фанеры и покрыл его маслом.

На основание с помощью четырёх глухарей установил два самоцентрирующихся подшипника.

Вал мне сделал товарищ, у которого дома есть токарный станок. Вал сделан из штока стойки амортизатора, посередине просверлены 5 отверстий с резьбой М4 для фиксации заготовки.

В итоге после сборки получилось как-то так (извиняюсь за вертикальное видео, снимал для инстаграма):

Но бывало, что всё шло не так и получался такой результат:

Или вообще такой:

После этого китайский станок подвергся нескольким существенным переделкам.

Во-первых, пружины с внутренней стороны рукоятки мешали прохождению кожи и я перенёс их на наружную сторону. На рукоятке было достаточно перевернуть винты, на основании пришлось просверлить по углам пару новых отверстий.

Дальше был сделан валик, который прижимает кожу к основному рабочему валу. Вал сделан из чёрного капролона, ось из 201-й нержавейки толщиной 5 мм. Для удобства вставляния кожи под валик, из тех же материалов была сделана ручка, за которую можно оттягивать валик при опускании рукоятки. С изготовлением валиков и осей также помог товарищ с токарным станком.

Ручка оттягивает валик с помощью двух тяг, которые я сделал из листовой нержавейки (из металлической линейки), они расположены с внутренней стороны рукоятки.

Такая форма нужна, чтобы не мешал винт на рукоятке.

В качестве пружин, прижимающих капролоновый валик к стальному валу, использовал пару пружин от двойной педали для барабанов, пришлось немного обрезать их по длине и отогнуть крайний виток для фиксации на оси. Также пришлось заменить винты, служащие осями для рукоятки, на более длинные, чтобы прицепить на них пружины.

В вал закручен болт М12, вращать вал можно как вручную воротком с головкой на 19мм, так и шуруповёртом через переходник.

В итоге всё получилось так, как я хотел, вот так теперь работает станок:

В качестве заготовки взял кусок кожи, который уже двоил до этого, этот кусок так себе по качеству и имеет дефекты, с хорошей кожей результат выглядит более впечатляющим, просто этот кусок было не жалко пустить на эксперименты.

Готовый станок конечно имеет некоторые недостатки, обусловленные конструкцией:

- ширина заготовки не должна быть больше длины лезвия канцелярского ножа

- нужно заранее делать в коже отверстия для фиксации на валу

- остаётся необработанный кусок кожи от вала до лезвия (его можно ещё раз прогнать с обратной стороны, но это не очень удобно)

Но и плюсов тоже много:

- можно двоить практически любую кожу

- легкая настройка, надёжность и простота конструкции

- не нужно точить нож, затупившееся лезвие можно просто поменять на новое

В целом он гораздо лучше, чем ничего, я доволен, что заморочился и всё-таки его доделал.

По расходам всё вместе вышло тысяч в 6-7 или около того.

Только что пришла эта шлифмашинка. Вместо инструкции тонкая бумажонка на английском с ТБ. Единственная инструкция - это дождаться, пока станок не наберёт обороты.

А он при включении тихонечко гудит и всё. Инструкции в сети тоже не могу найти.

Может сначала крепления надо ослабить или мощности сети не хватает? Нужно уже паниковать и возвращать заказ или нет?

Буэнос диас, геноссен.

Разрешите рассказать как из искры возгорается пламя. Ну, точнее, как из кусочков железа из-под верстака и ручной ленточной пилы Milwaukee получается незаменимое в условиях мастерской устройство - настольный вертикальный лентопильный станок.

Для тех, кто ничо не пони - картиночка:

Как оно часто бывает, концепция менялась на ходу. Сперва я собирался сделать милку-на-палке и крепить её на угол верстака по необходимости. Но пору раз заюзав устройство я понял, что я не буду его крепить. Я просто не буду его снимать - нужно часто! И переделал немного в настольный вариант.

Вощем, Милвовка европейская сразу уже, поэтому никакого переделывания со 110VAC 60Hz в местную электросеть не пришлось делать. Чемодан эпически-циклопических размеров.

А девайс внутри не особо здоровенный:

В принципе, на тот момент был единственный вариант - брать Makita 2107. Но 40+ тыщ... И внезапно попалось объявление про эту вот штуку. Учитывая, что у меня почти весь ручной инструмент именно этой американской конторы, да ещё и ценник был вдвое ниже чем на Мохито, разумеется тут же помчал и взял.

Дисклэймер для сомневающихся граждан: разумеется, это китайская подделка, украденная у многодетных ветеранов-инвалидов, потом она же 18 лет убивалась на стройке, потом её переехал гусеничный трактор ДТ-75, и только потом я её купил, разумеется, переплатив в три конца. :) Окей. С этим разобрались.

Вощем, делая измерения и прикладывая уголок к криволинейным поверхностям получается прототип верхнего уха, которое незамедлительно варится к стойке:

Аяяй! Подрез допущен! :)

Аналогичным нехитрым способом делается нижняя точка опоры:

В принципе, на этом вроде как и всё. А, ну да. Надо ещё стол приспособить. Был кусок алюминия толщиной 10 или 12 мм и фрезерный станок почтенного возраста. Ну и вот:

В целом, как оно делалось, можно поглядеть в видосе:

Однако, по результатам использования, как уже говорилось выше, пришёл к выводу, что вручную я ею всё равно ничего никогда пилить не стану, а потому потратил ещё чуток палочек и веточек и слабал к ней подставочку:

По результатам годового использования могу сказать следующее:

1. приспособа невероятной крутости. Просто вот мастхев. При чём, если у вас нет ленточки по дереву, она и её заменяет отчасти. Очень удобно делать тонкие и условно точные резы в толстом металле. Алюминий, сталь - грызёт всё. Ценник на одно полотно порядка полутора тысяч рубасов. Но хватает его надолго. За год я одно порвал, и второе использую. Т.е. цена реза гораздо ниже чем на болгарке. И, самое главное, не надо дышать абразивно-стальной пылью, накапливая полный нос чёрных соплей.

2. стол из алюминия - не оче круто. Царапается. Т.е. для оенточки по дереву - оче ок, а для металлопилки - надо намутить чугунный. В принципе, проблем с этим не дофига - чугунная плита в мелкую розницу попадается на металлобазах, либо можно взять варочную поверхность от дровяной печи и отфигачить нужный кусок от неё.

3. центральная дырка Ф20мм. - очень велика. Не делайте так, ребза. В принципе, я так понял, лучше всего оставить ленту бегать по пропилу. Получится instant zero clearance. А вот когда этот zero clearance разобьёт полотном (ну т.е. лет через пять) - тогда можно будет фрезернуть карман под сменные вставки.

4. не забывайте ослаблять... ослаблядь... чорт, как правильно-то? :) ленту после работы. Натянутая лента - позор хозяина. Ну и ведёт к повышенной вероятности обрыва этой самой ленты.

У меня всё.

Продолжаю наблюдение.
