Привет, дорогие подписчики и все, кто интересуется темой загородного домостроения! Меня зовут Илья, я специалист по техническому обследованию зданий, инженер строительного контроля и строитель домов по каркасной технологии. Много лет пишу здесь о своей работе.
Мои постоянные читатели знают, что я поборник соблюдения норм и правил в строительстве. К сожалению, некоторые из наших норм (сейчас я говорю про своды правил, которые пишет Минстрой) писали специалисты, которые никогда не были на стройке и не имеют представления про конструкции, которые они документируют. Поэтому, знание СП без практического опыта строительства, зачастую не приносит ожидаемого результата.
Обратите внимание на то, как отрисован пункт 1, диагональный раскос. Тут укосина, в виде доски с шириной равной ширине стойки, прошивает все стойки диагонально и расположена ребром к наблюдателю. Что употреблял человек, которому пришло в голову изобразить укосину именно так, мы не знаем.
Описано применение укосин в этом СП тоже скудно:
11.4.7 Жесткость каркаса при восприятии ветровых нагрузок и предотвращение потери устойчивости стоек обеспечиваются выполнением обшивок каркаса из жестких плитных или листовых материалов или пиломатериалов.
11.4.8 В отсутствие жестких обшивок следует использовать диагональные связи жесткости или распорки.
Поэтому, не имеющий опыта строительства человек, читает СП Минстроя, смотрит схему и выполняет все указания детально.
В отсутствие жестких обшивок следует использовать диагональные связи жесткости. И их использовали.
Чтобы было понятно, что человек не халтурил, покажу поближе:
На гвоздях держалось хреново, пришлось сажать на шпильки.
Увеличим ещё раз. И попробуйте мне сказать, что это не по СП:
Ну и пусть стойки неровные, зато укосины прямые!
Вроде бы всё норм или нет?
В более раннем СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом" есть более конкретное описание конструкции стены:
7.2.1 Каркас стен (рисунок 7-1) состоит из вертикальных стоек и горизонтальных элементов (верхняя и нижняя обвязки, перемычки над оконными и дверными проемами).
Стойки в пределах каждого этажа опираются на нижние обвязки каркаса стены, которые через элементы каркаса перекрытий передают нагрузку на верхние обвязки каркаса стен нижерасположенного этажа (каркас «платформенного» типа с поэтажными стойками).
Обшивки каркаса, если они выполняются из жестких плитных или листовых материалов или из пиломатериалов, обеспечивают жесткость каркаса при восприятии ветровых нагрузок и предотвращают потерю устойчивости стоек. При отсутствии жестких обшивок должны использоваться диагональные связи жесткости или распорки в соответствии с требованиями 7.2.5.
7.2.5. говорит нам следующее:
7.2.5 В случаях, указанных в 7.2.1, должны предусматриваться связи жесткости.
В наружных стенах в качестве связей жесткости рекомендуется использовать доски сечением не менее 18х88 мм, прибиваемые под углом 45° к стойкам в плоскости каркаса на каждом этаже. Эти доски должны врезаться в стойки таким образом, чтобы не препятствовать креплению обшивок к стойкам.
Во внутренних стенах в качестве связей жесткости, предотвращающих потерю устойчивости стоек, могут использоваться деревянные бруски, которые устанавливаются враспор между стойками в середине их высоты и прибиваются к каждой стойке.
Однако, рисунок (чертежом это назвать сложно), тоже неоднозначный:
В актуальном американском CODE укосина тоже изображена так себе, больше похожа на брусок, набитый поверх стоек:
Здесь она под номером 8, называется Brace.
Кстати говоря, ошибаются не только баттхэды из Минстроя - американские домостроительные и архитектурные компании тоже косячат в своих чертежах. Вот качественная отрисовка конструкции каркаса, с укосиной тут всё очень хорошо и понятно, а с полустойкой под окном (jack stud) накосячили - она не подпирает window sill (подоконник), а проходит мимо него, бессмысленно дублируя основную стойку king stud.
На сегодня каркасное домостроение является одной из наиболее используемых в ИЖС технологий строительства.
Производство деревянных жилых домов в России увеличилось на 6,2% в 2024 году и составило 262,3 тыс квадратных метров против показателя предыдущего периода. Рост объемов производства продолжил позитивную динамику после восстановления рынка от пандемийного спада 2021-2022 годов. Данные исследования опубликовала аналитическая компания NeoAnalytics в июле 2025 года.
По словам экспертов, в количественном и стоимостном выражении показатели ввода деревянных домов в эксплуатацию выросли на 14,3% по сравнению с 2023 годом. За последние 8-10 лет уровень деревянного домостроения в стране вырос вдвое и достиг исторического максимума.
Период 2017-2024 годов характеризовался устойчивой поступательной динамикой роста отрасли. Наиболее популярным направлением стало панельно-каркасное строительство деревянных домов, которое занимает свыше 65% рыночной доли. Такая технология обеспечивает оптимальное соотношение качества, скорости возведения и стоимости проектов.
Но мы, при строительстве дома не можем указать в договоре, что выполняем все пункты СП, т.к. иначе нам придётся строить по картинке или заказчик легко сможет оспорить соответствие конструкции здания чертежу в СП.
При этом, понимание каркасной технологии на уровне исполнителей (прорабов, бригадиров, плотников) даже у крупных игроков рынка оставляет желать лучшего. На днях, в рамках строительного контроля, проводили проверку кратности притока аэродверью и выяснили, что у проверенного подрядчика, работавшего на рынке многие годы, стройконтроль объектов которого я веду не первый раз, бригада склеила пароизоляцию внешней стены с ветрозащитой межэтажного перекрытия, при том, что они сами устанавливали закладные пароизоляции, чтобы обеспечить непрерывность пароизоляционного контура стен.
Казалось бы, на дворе 21 век, космические корабли бороздят галактическое пространство, марсоходы шлют снимки Красной планеты, криптовалюты захватывают мир, хакеры роняют Аэрофлот, а Минстрой всё не может нарисовать укосина и детально расписать, как выполняется пароизоляция.
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле Пикабу. Кто не видит профиль или кому удобнее обратиться сразу напрямую - пишите в телеграм: karkasovo (это не канал, а мой контакт). Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.
Я бы и рад быть единственным рукожопом в строительной отрасли, который рукожопит на камеру для прикола. Но увы, за время работы инженером стройконтроля, у меня сложилось мнение, что она состоит из них процентов на 70.
Увидев этот рилз я даже не улыбнулся. Потому, что это реальность, с которой я сталкиваюсь ежедневно.
Это печально, но в таких ситуациях, как правило, виноват заказчик. Движимый желанием экономии, он нанимает неизвестных людей, которые не имеют ни квалификации, ни строительного опыта. А потом удивляется полученному результату.
Привет, дорогие подписчики и все, кто интересуется темой загородного домостроения! Меня зовут Илья, я специалист по техническому обследованию загородной недвижимости, инженер строительного контроля и тот, кто пишет здесь о своей работе много лет.
Сегодня мы поговорим о вентиляции кровли и подкровельного пространства. А для начала видео о том, что произойдёт, если её не сделать.
В феврале меня вызвали на один интересный объект - дом из газоблоков с внешней отделкой кирпичом, под вальмовой кровлей из металлочерепицы. Нужно было осуществить приёмку и решить одну проблему, про которую заказчик снял видео для своего прораба.
Конденсат как на кровельном покрытии, так и на гидрозащитной мембране кровли - довольно распространённое явление, известное с давних пор и даже зафиксированное в одной из московских городских легенд. Говорят, что когда построили Манеж (сгоревший при Лужкове), его крышу внезапно стало корёжить и никто из инженеров не мог понять причину этого искривления. В итоге, владельцы Манежа объявили конкурс - кто решит проблему, получит некое количество рублей. Вызвался один плотник, по фамилии Слухов. Он прорубил несколько окон в крыше и таким образом обеспечил её вентиляцию. После чего проблема исчезла.
Историки утверждают, что этого события не было. Но, как говорится - сказка-ложь, да в ней намёк, добрым плотникам урок! Правда в том, что отсутствие вентиляции подкровельного пространства рано или поздно приведёт к негативным процессам через конденсацию, а затем и поражение стропильной системы гнилостными процессами. Прораб моего заказчика не читал ни этой притчи, ни техлиста производителя металлочерепицы, ни инструкции производителя гидрозащитной мембраны. Так как он положил на все технологии прибор, построенная им кровля стала прекрасным прибором для сбора дистиллированной воды в виде конденсата на внутренней части гидрозащиты.
Сначала я подумал, что проблема в том, что кровля не имеет вентзазора, обеспечивающего подкровельную вентиляцию. Но осмотр ревизионной камерой показал, что я был неправ.
Тогда я полез на чердак и обнаружил, что вальмовая кровля не имеет ни одного вентвывода. Одновременно с этим, гидрозащита герметично закрывает подконьковое пространство.
Если бы прораб читал техничку производителя гидрозащиты, он бы увидел картинки её правильного монтажа. А именно, монтируется она с десятисантиметровым разрывом в области конька. А для того, чтобы в этот разрыв не попадали осадки и снег, задуваемые под конёк ветром, сверху контрбруса монтируется небольшая лента гидрозащиты, перекрывающая конёк.
Есть и альтернативный вариант защиты чердака от заброса осадков под конёк. Это монтаж аэроэлемента прямо на металлочерепицу, профнастил или керамическую черепицу. Выглядит он как лента из гидрозащиты с клейким мастичным или бутилкаучуковым слоем по краям.
Отсутствие этих элементов не приведёт к образованию конденсата, но создаёт вероятность увлажнения чердака при косом дожде и шквалистом ветре, либо метели.
А вот отсутствие прорези в гидроизоляции кровли гарантированно приведёт к влагонакоплению и конденсации. Поэтому, не дожидаясь прораба, я достал нож и прорезал конёк в доме заказчика. Обратите внимание, какая тяга образовалась через прорезь.
Через полчаса влага на чердаке исчезла полностью.
Причина появления конденсата в комбинации отсутствия вентиляции и неизбежных теплопотерь через чердачное перекрытие. Комплекс этих проблем приводит к созданию в подконьковом пространстве так называемого "тёплого треугольника". Накопления тёплого влажного воздуха в верхней части кровли с последующим его остыванием, в процессе которого он теряет влагу, сбрасывая её в виде конденсата на поверхность гидрозащиты или, если последняя отсутствует, на внутреннюю поверхность кровли. Затем эта влага дождиком проливается в утеплитель перекрытия, чем увеличивает его теплопроводность и дальше влагонакопление повышается в цикле - теплопотери - конденсация - выпадение осадков.
Чтобы этого не произошло, нужно чтить СП 17.13330 "Кровли", где русским по белому написано:
4.4 Кровли из волнистых листов, в том числе из гофрированных профилей, металлических листов, и металлической фальцевой черепицы, штучных материалов (черепицы, плитки) на утепленных крышах следует предусматривать вентилируемыми с образованием между слоем теплоизоляции и кровлей зазора (вентиляционного канала), сообщающегося с наружным воздухом под карнизным свесом на хребтовом и коньковом участках, и укладкой диффузионной ветроводозащитной и водозащитной плёнок.
Для закрепления кровельных материалов к несущим конструкциям (к прогонам, обрешетке) следует предусматривать крепежные элементы с антикоррозийной защитой.
Во избежание образования со стороны холодного чердака конденсата на внутренней поверхности вышеуказанных кровель должна быть обеспечена естественная вентиляция чердака через отверстия в кровле (коньки, хребты, карнизы, вытяжные патрубки и т.п.), суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.
4.5 Высота вентиляционных каналов (зазоров) между поверхностью теплоизоляции и основанием под кровлю зависит от длины и угла наклона ската крыши и должна быть равной не менее 50 мм.
Минимальная площадь входных отверстий вентиляционного канала на карнизном участке − 200 см2/м, а выходных отверстий на коньке − 100 см2/м.
Также, неплохо знать и СП 54.13330 "Здания жилые многоквартирные", который хоть и не относится к одноквартирным домам, говорит полезные вещи о продухах:
9.10 В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м. Продухи (не менее двух в каждой секции дома) следует располагать на противоположных стенах для сквозного проветривания и оборудовать жалюзийными решетками. Вентиляция чердачного пространства должна быть обеспечена за счет коньковых и карнизных продухов, слуховых окон, площадь которых должна составлять 1/300 площади горизонтальной проекции кровли <...>
Не знаю, почему этот пункт не включён в СП "Дома жилые одноквартирные", он однозначно рекомендуется к соблюдению в любых домах с подполами и чердаками.
И, конечно, читать инструкции производителей строительных материалов - кровельных покрытий и мембран. Например, у Гранд Лайн есть очень хороший чертёж устройства кровли:
стропило
контррейка, дист. брусок
гидроизоляционная пленка
обрешетка вертикальная
начальная обрешетина горизонтальная
обрешетка горизонтальная
дополнительные бруски обрешетки
лобовая доска
крюк водосточного желоба
карнизная планка
лист металлочерепицы
вентилируемый конек
уплотнитель
слуховое окно
утеплитель
пароизоляционная пленка
потолочный настил (мансарда)
Обратите внимание, что поднебесники (настил досок подшитый под свес кровли) смонтированы с зазором между досками. В противном случае, притока для подкровельной вентиляции может не хватить.
Например, в печально известных брускоиновых домах, поднебесники зашиты вагонкой, без зазоров. А вентзазор между кровлей и гидроветрозащитой заглушен лобовой доской.
Так как кровля представляет собой вальму (четыре ската), то при отсутствии кровельных вентвыводов конденсация в зимний период неизбежна. Все эти дома - потекут.
Именно поэтому я не люблю вальмовые крыши - из-за своей закрытой конструкции они очень требовательны к вентиляции, любой просчёт может стать фатальным. Да, у них есть очевидные плюсы, например, хорошая ветроустойчивость, но сложность конструкции и необходимость в повышенной вентиляции требуют от кровельщиков высокого уровня профессионализма.
Хотя, я наблюдал конденсацию и на двускатках. Зачастую люди умудряются создать проблемы сами себе, заглушая слуховые окна чердака и монтируя пароизоляцию на фронтоны. Бывает, ещё и утеплят частично. А потом всякая бяка начинает разводиться на стропилах и стойках из-за переувлажнения.
Самый простой способ победить конденсацию в двускатной крыше - обеспечить её выхолаживание в зимний период. Для этого достаточно обеспечить выход воздуха через подконьковую прорезь в гидрозащите и обеспечить приток с проветриванием через встречные слуховые окна во фронтонах здания. Также, важно не забывать про приток через поднебесники и обязательно оставлять вентзазор между кровельным покрытием и гидрозащитой не менее 45-50 мм.
Технониколь видит варианты вентиляции двускатки таким образом:
Кстати говоря, обратите внимание, что русские старые дома как правило имеют вальмовую крышу с кукушкой, или "мезонином", которые обеспечивают вентиляцию чердака через имеющееся там слуховое окно.
В современном мире мне больше импонирует использование датской вальмовой кровли, которая представляет собой комбинацию двускатной и четырёхскатной кровель со слуховыми окнами под коньком.
Она лишена герметичности вальмы и при этом обладает её ветроустойчивостью из-за малого размера фронтонов.
Итак, если у вас замироточила кровля, то ищите проблемы вентиляции. В двускатной кровле обеспечьте проветривание через слуховые окна и подконьковый разрез. В вальме - ставьте кровельные вентили или так называемые аэраторы кровли, которые обеспечат проветривание вентзазора.
И главное, не забывайте читать инструкции производителей стройматериалов перед их монтажом!
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле Пикабу. Кто не видит профиль или кому удобнее обратиться сразу напрямую - пишите в телеграм: karkasovo (это не канал, а мой контакт). Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.
Ахой, камараден! Меня зовут Илья, я инженер строительного контроля и специалист по обследованию загородной недвижимости, много лет борюсь за качество загородного домостроения и пишу об этом здесь. К сожалению, мои нынешние заказчики этих постов не читали. Что привело их с начала в лапы аферистов, а затем к финансовым потерям. Хотя, казалось бы, всё было шито белыми нитками. Но, обо всём по порядку.
В один из тёмных февральских вечеров мне пришло вполне стандартное сообщение: "Нужно провести обследование двух брусовых домов на удалённом объекте, с заключением для суда". Я согласился, даже не предполагая, что этот заказ откроет мне двери в волшебный мир брускоинов и посвятит в историю одной из величайших девелоперских афёр в истории щеледомостроения.
Объектом оказалась затерянная в можайских лесах имитация коттеджного посёлка. Внутри было пустынно и жутковато. Ни охраны, ни жильцов, ни каких-либо признаков жизни не наблюдалось. Количество щеледомов, которые построены с нарушением всех возможных норм, вызывало чувство глубокой утраты денежных средств.
Деревянные цоколи из OSB, прикрученного прямо на брус - фирменный знак этого посёлка.
В принципе, всё было ясно уже с первого взгляда. И в целом, можно было даже не заходить внутрь домов после наружного осмотра. Свайный фундамент без какого-либо водоотведения, зашитый OSB-плитами по обвязке из неокрашенной профилированной трубы.
Сама обвязка наварена вот так, без какой-либо обработки. Обратите внимание, что нижняя часть "цоколя" практически касается суглинка, который при морозном пучении поднимается до 10 см вверх.
Понятно, что творцы этой сварки и монтажники цоколей были очень далеки от СП 28.13330.2017 «Защита строительных конструкций от коррозии», где сказано:
4.5 Защиту строительных конструкций от коррозии следует обеспечивать методами первичной и вторичной защиты, а также специальными мерами.
4.6 Первичная защита строительных конструкций от коррозии должна осуществляться в процессе проектирования и изготовления конструкций и включать в себя выбор конструктивных решений, снижающих агрессивное воздействие, и материалов, стойких в среде эксплуатации.
4.7 Вторичная защита строительных конструкций включает в себя мероприятия,
обеспечивающие защиту от коррозии в случаях, когда меры первичной защиты недостаточны. Меры вторичной защиты включают в себя применение защитных покрытий, пропиток и другие способы изоляции конструкций от агрессивного воздействия среды.
4.8 Специальная защита включает в себя меры защиты, не входящие в состав первичной и вторичной защиты, различные физические и физико-химические методы, мероприятия понижающие агрессивное воздействие среды (местная и общая вентиляция, организация стоков, дренаж, электрохимическая защита, мероприятия, исключающие конденсацию влаги), вынос производства с выделениями агрессивных веществ в изолированные помещения и др.
А также:
9.2.3 Конструкции зданий и сооружений в целом, элементы и узлы соединения конструкций должны быть доступными для осмотров и возобновления защитных покрытий. При отсутствии возможности обеспечения этих требований конструкции должны быть защищены от коррозии на весь период эксплуатации.
Естественно, этот цоколь смонтирован без каких-либо продухов и тем более, каких-то отливов. Верхняя часть просто посажена на саморезы в брус. Деревянные обвязка и перекрытие не имеют антисептической обработки. Настил чернового пола выполнен из доски третьего сорта, имеющей обзол и следы эксплуатации. Возможно, она уже успела поработать опалубкой на другой стройке. Монтаж настила чернового пола выполнен оригинально - он в черепные бруски на гвозди снизу!
Согласно СП 516.1325800.2022 «Здания из деревянных срубных конструкций. Правила проектирования и строительства»:
4.6 Технические требования к деревянным деталям и изделиям, применяемым в конструкциях зданий, должны соответствовать ГОСТ Р 59655.
Согласно ГОСТ Р 59655-2021 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий»:
4.11 Детали и изделия, подлежащие пропитке биозащитными средствами:
- нижние обвязки, стойки, ригели под окнами наружных стен панелей и щитов наружных стен; - нижние пояса ферм и балки междуэтажного и чердачного перекрытий в местах примыкания; - нижний ряд брусьев стен, брусья под окнами; - подступенки и косоуры в местах соприкосновения с грунтом, бетоном и т. п. материалами; - каркас панелей цокольного перекрытия; - валки цокольного перекрытия, лаги, прогоны, подкладки под прогоны; - ходовые доски и доски диагональной жесткости; - доски и бруски вентиляционных шахт и коробов; - щиты перегородок в санузлах; - нащельники к панелям и щитам наружных стен должны подлежать глубокой пропитке.
4.12 Детали и изделия обрабатываются огнезащитными средствами согласно требованиям СП 54.13330. Рекомендуется согласно пропитки ВДВ (вакуум — давление — вакуум) в соответствии с ГОСТ 20022.6.
Древесина заготовок, предназначенных для изготовления несущих деталей конструкций должна иметь глубокую пропитку антисептиками и антипиренами согласно ГОСТ 20022.2. Минимальная насыщенностью антипиренами не менее 100 кг на 1 м3 древесины.
Рекомендуется обеспечить уровень насыщения древесины антипиренами для достижения группы 1 огнезащитной эффективности согласно ГОСТ Р 53292.
Понятно, что все эти ГОСТы и СП строители вертели на шуруповёрте. Как и инструкцию по монтажу террасной доски, которую они стянули очень прочно. Так, что вода не могла уйти с неё, чем обеспечила интенсивное развитие грибка как снаружи:
Так и внутри:
Сам брус толщиной 140 мм, уже практически завершил усадку и расщелился везде, где только возможно.
Согласно СП 50.13330.2024 «Тепловая защита зданий»:
5.1 Теплозащитная оболочка здания должна соответствовать следующим требованиям: а) приведенное сопротивление теплопередаче отдельных ограждающих конструкций должно быть не менее нормируемых значений (поэлементные требования);
Быстро прикинем, чему соответствует стена из бруса 140 мм.
Нормируемое значение сопротивления теплопередаче стен для жилых помещений в Можайском районе Московской области составляет: 3.06 (м²•˚С)/Вт. Соответствующая нормативу толщина однослойных деревянных стен определяется по формуле δ=Rтр*λ, где: Rтр — требуемое сопротивление теплопередаче; λ — коэффициент теплопроводности.
Коэффициент теплопроводности сосны, из бруса которой построен обследуемый дом, составляет 0,15 Вт/(м°С);
Таким образом, 3,06 х 0,15 = 0,459 метра = 45,9 сантиметров нормируемая толщина стены из сухой сосны при нормальной влажности.
Проведя обратный расчёт, разделив толщину стен на коэффициент теплопроводности, получим сопротивление теплопередаче для обследуемого здания: 0,14/0,15 = 0,93 (м²•˚С)/Вт
То есть, ниже нормы в три раза. Примечательно то, что подрядчик обещал заказчикам уникальный дом по современной энергосберегающей технологии, который можно будет отапливать несколькими керамическими конвекторами.
Внутри дома брус местами подвис на обсаде дверных и оконных проёмов, которая была выполнена без понимания технологии деревянного зодчества.
Обсада выполнена просто из доски, прибитой в торец бруса. Естественно, при усадке брус подвисает на гвоздях и расщеливается насквозь.
А ведь в специальном СП 516.1325800.2022 «Здания из деревянных срубных конструкций. Правила проектирования и строительства» было написано:
5.3.3 В оконных и дверных проемах должны быть предусмотрены конструктивные меры для обеспечения условий, не препятствующих усадке. Для этого в проемах должны быть устроены пазы в виде пропилов для установки деревянных обсадных вертикальных окосячек. Допускается устройство паза в окосячке и шипа для посадки в элементах сруба (рисунок А.2, г).
Вследствие особенностей монтажа и перевозки элементов сруба пропилы допускается устраивать после монтажа сруба и устанавливать, при этом, окончательные размеры проемов.
5.3.4 Пространство усадочных пазов должно быть закрыто от попадания осадков и насекомых устройством защитной пароизоляционной пленки. Окосячки не должны ограничивать свободную усадку сруба по отношению к установленным окнам и дверям и надежно воспринимать боковые нагрузки на стены. В процессе монтажа сруба обе стороны проемов должны быть укреплены вертикальными сквозными вставками на высоту проема за вычетом высоты усадочного пространства, устраиваемого вверху проемов.
При устройстве окосячки позже, чем через две недели после монтажа проемов, следует устанавливать в паз скользящий брус для сохранения вертикальности стены.
При выполнении указанных требований всегда следует учитывать величину исходной влажности элементов сруба и ожидаемую величину усушки древесины в процессе эксплуатации сруба.
5.3.5 При устройстве оконных и дверных проемов должно быть предусмотрено усадочное пространство между горизонтальными гранями проема и обсадной коробки окосячки на величину ожидаемой усадки стены. Усадочное пространство устраивают в верхней части проемов и закрывают его наличниками.
Понятно, что в доме фактически отсутствует пароизоляция, потому, что по потолку она выполнена так:
А по полу вот так:
И да, это плесень, потому что в некоторых домах OSB положили на сырые доски настила предчистового пола:
Она повсюду, т. к. само перекрытие выполнено из сырой древесины и возможно не просушивалось перед предчистовой отделкой, при этом подпол не имеет продухов и вода с крыши льётся прямо под него.
С крышей, правда, ожидал большей жести. Но в целом - собрали её неплохо, за исключением одной беды - это вальма и у неё нет никакой вентиляции.
Как-бы, стоит аэрируемый конёк, но ни вентзазора под кровлей, ни софитов в поднебесниках - нет. Вот небольшое кино про то, как дома выглядят внутри:
И так далее, и тому подобное. Не буду больше приводить примеры раздолбайства строителей, думаю, даже завзятый щеледомолюбитель уже схватился за голову, глядя на происходящее. Но суть, мои дорогие и уже не очень юные друзья, совсем не в этом. А в том, что таких домов построено не на один посёлок. И даже не на два.
Об этом я узнал после того, как подготовил отчёты для первых двух заказчиков. После этого мне повалили заказы от обманутых домовладельцев, которые зачастую владели двумя, а то и тремя щеледомами в одном из посёлков местной девелоперки.
Меня заинтересовала их тяга к древним технологиями, а ещё больше удивило, что география домовладельцев была очень обширна. Среди моих заказчиков были люди из Ростова-на-Дону и с Камчатки, из Майкопа и Магадана.
Дома их были в разной степени готовности, а у некоторых заказчиков домов и вовсе не было. Кого-то при визите на участок встретил недострой, кого-то свайное поле, а кого-то пустой участок. Хотя по видеосвязи им показывали замечательные дома, которые были полностью завершены, отделаны и меблированы. Некоторые даже подписали акты сдачи-приёмки, убедившись, что замечательный подрядчик уже доделал их дом. После чего ипотечные денежки перекочевали на счета подрядчика и... всё.. их нет!
Понятно, что домовладельцы из регионов не хотели ехать под Можайск для приёмки дома (хотя для меня и странно отдать 10-30 миллионов не удостоверившись, что они потрачены куда планировалось). Но меня заинтересовало то, зачем люди покупали по несколько домов в одном посёлке, причём, делали это массово. У местной девелоперки оказалось не менее 4 таких посёлков, примерно по 60 участков в каждом. Замечательный дом со всеми коммуникациями и "упаковкой" (да, так и было написано в договоре), которая подразумевала отделку и меблирование дома в соответствии с (внимание!) дизайн-проектом, на участке всего в 140 км от МКАД, продавался не дешевле 6,5 млн. рублей, а в некоторых случаях и сильно дороже (известен случай покупки обещания построить щеледом за 13 млн. ипотечных рублей). Но пусть даже все участки продавались по 6,5 млн. Умноженная на 240 эта сумма превращается, превращается в элегантные шорты полтора миллиарда честно стыренных денег. Так всё же, зачем люди из регионов и даже некоторые москвичи вкладывались в брускоины? Всё просто - они верили, что брускоины не только подскочат в цене, но и будут приносить регулярную прибыль.
После небольшого расследования я с восторгом раскрыл для себя всю бизнес-модель брускоиновой пирамиды, которая принесла её основателям миллиарды без каких-либо обязательств. Но об этом я расскажу вам в следующем посте...
P. S. Однажды в каментах появился какой-то идиот, который начал доказывать мне, что энергоэффективность это не самый значимый критерий для здания. Так вот, здания из поста в зимний период потребуют постоянного расхода электричества с мощностью 12-15 кВт. Не говоря про то, что такой расход может оказаться технически невозможным, он очень затратен - местная цена за кВт*ч равна 6 рублям. Это минимум 1 500 рублей в сутки на зимнее отопление.
Согласно ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», такое здание находится в ограниченно-работоспособном состоянии:
5.7.8 В случае несоответствия конструкций здания по результатам теплотехнического расчета категорию технического состояния оценивают как ограниченно-работоспособное техническое состояние, вне зависимости от фактически обнаруженных дефектов.
Согласно ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований», обследуемый объект находится во второй группе предельных состояний:
5.1.1 Строительные объекты должны удовлетворять требованиям (критериям), соответствующим следующим предельным состояниям: - первая группа предельных состояний - состояния строительных объектов, превышение которых ведет к потере несущей способности строительных конструкций и возникновению аварийной расчетной ситуации; - вторая группа предельных состояний - состояния, при превышении которых нарушается нормальная эксплуатация строительных конструкций, исчерпывается ресурс их долговечности или нарушаются условия комфортности;
<...>
5.1.3 Ко второй группе предельных состояний следует относить:
<...>
- другие явления, при которых возникает необходимость ограничения во времени эксплуатации сооружения из-за нарушения работы оборудования, неприемлемого снижения эксплуатационных качеств или расчетного срока службы сооружения (например, коррозионные повреждения).
Выходит, что энергоэффективность это не только значимый, но и жизненно необходимый критерий.
(продолжение следует)
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле Пикабу. Кто не видит профиль или кому удобнее обратиться сразу напрямую - пишите в телеграм: karkasovo (это не канал, а мой контакт). Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.
Привет, дорогие подписчики! Кто не знает, или забыл - меня зовут Илья, я инженер строительного контроля, специалист по техническому обследованию загородных домов и строитель каркасников. Пишу о своей работе здесь. Немного выпал из потока постов в связи с массой интересных событий, развернувшихся вокруг меня с наступлением строительного и огородного сезона. Накопилось много интересного материала, но начну с ответа на один вызов, который был брошен мне в комментариях к одному из предыдущих постов, где я написал, что вручную считаю стропила и другие конструктивные элементы и тут же получил несколько саркастических замечаний и утверждений, что это невозможно. Я пообещал просчитать в течение недели, один из комментирующих заметил, что из этого выйдет хорошая статья, но тут, как в рассказе Аверченко "Неизлечимые" - и всё заверте... Короче, я снова здесь, я в бархатных штанах и выполняю своё обещание. Лезем на крышу!
Привет, душнила! На фото стоп-кадр, где Спай быстро перемещает уровень, поэтому пузырьки сместились в противоположную перемещению сторону.
По роду своей деятельности (а кто забыл, я инженер строительного контроля и специалист по техническому обследованию зданий) мне приходится часто осматривать чердаки домов, стропильные системы и кровельные покрытия. После 10 лет практики я практически наверняка отличаю расчётную кровлю, построенную по проекту, от фантазийной, сделанной "из головы", по известному принципу "мы всегда так строим".
Наиболее ярко работала фантазия строителей домов в 80-90-х годах, когда материалы достать было сложно. Как правило, в качестве стропил использовались брёвна или тёсанные жерди, а для обрешётки использовали также жерди, горбыль или, в лучшем случае, необрезную доску.
Пример кровли дома советской постройки.
Естественно, тогда никто не задумывался о просчёте нагрузок. Усиливали максимально, чем только могли. И верили в лучшее. Но сегодня загородное домостроение, к нашему всеобщему удовольствию, шагнуло далеко вперёд, предоставляя нам широкий выбор как конструкций, так и строительных материалов для кровли. Но у многообразия материалов есть и негативная сторона - у строителей появляется соблазн "пройти на тоненького", то есть, выполнить кровлю с максимальной экономией, обеспечив её соответствие строительным нормам. Или не обеспечив их вообще. Ну, или фантазийно слепить кровлю из того, что оказалось под рукой. Заказчик-то всё равно не разбирается!
Чтобы не оказаться таким заказчиком, давайте разберёмся однажды, чтобы разбираться и впредь. А то, как выяснилось, даже инженеры-строители у нас не умеют считать без программ и удивляются, когда видят человека, считающего вручную.
Далее будет много формул, но тем, кто решил освоить строительные расчёты, я могу сказать только то, что сказал Черчилль в своём знаменитом "Обращении к нации":
Нам предстоят кровь, тяжёлый труд, слёзы и пот. Больше ничего обещать вам не могу.
Итак, для примера возьмём традиционную конструкцию двускатной кровли с деревянными стропилами (потому, что стропила бывают и из других материалов). И максимально её упростим (не будем считать свесы, выносы и всякие кровельные элементы). Исходные данные у нас будут таковы:
Локация объекта (нужна для понимания ветровых и снеговых нагрузок) - Подмосковье; Ширина пролёта (перекрытия) - 6 метров; Длина основания (перекрытия) - 9 метров; Угол кровли - 30 градусов; Высота стропильной фермы (от перекрытия чердака до конька) - 175 см; Длина стропила (безопорный пролёт) - 347 см; Шаг стропил - 60 см; Материал покрытия кровли - металлочерепица.
Для определения нагрузок на крышу будем использовать действующие строительные нормы, а именно, актуальный СП "Нагрузки и воздействия".
Несмотря на то, что крыша находится на вершине строения, она испытывает многочисленные нагрузки. Помимо ветровой нагрузки, которая действует на крышу сбоку или снизу (в зависимости от угла её наклона), пытаясь либо опрокинуть, либо оторвать, на неё также воздействуют снеговые нагрузки (они давят сверху) и её собственный вес, складывающийся из веса стропил, обрешётки, кровельного покрытия и, если кровля утеплённая, утеплителя. Всё это нам необходимо учесть в расчётах.
Наиболее значимая из этих нагрузок - снеговая. Нормативный вес снегового покрова (то есть, наши предположения о количестве выпадающего снега на 1 м2) зависит от региона. Логично, что в Сибири выпадает больше снега, чем в Сахаре, поэтому нагрузка будет выше. Зная регион, нам не нужно считать этот вес, всё уже украдено посчитано до нас - в СП "Нагрузки и воздействия" территория России делится на 8 снеговых районов, с весом выпадающего снега от 80 до 560 кг снега на м2.
Нормативная снеговая нагрузка напрямую зависит от нормативного веса снега и угла наклона кровли. Она высчитывается по формуле:
S = Sg * μ, где S - нормативная величина снеговой нагрузки Sg - нормативный вес снегового покрова на 1 м² горизонтальной поверхности земли, кПа μ - поправочный коэффициент, зависящий от угла наклона кровли
Подмосковье относится к 3 снеговому району, а значит Sg по таблице у нас будет 1,5 кПа. Ура, считать не надо, спасибо дядям метеорологам и инженерам. А, не, надо. Что это за кПа? Давайте пересчитаем их в кг/м2, чтобы было понятно, как всё это давит на площадь. 1 кг/м2 = 0.00980665 килоПаскалей 1,5 КПа = 153 кг/м2
μ (мю) - это поправочный коэффициент, который принимается в зависимости от угла наклона ската кровли.
Угол меньше или равен 30° - μ = 1; считается, что снега будет столько же, сколько на земле. Хотя, фактически это сильно зависит от покрытия. Например, профнастил или кликфальц - скользкие и не держат на себе снег, а гибкая черепица или шифер - шершавые и держат даже при большем наклоне.
Угол больше или равен 60° - μ = 0; считается, что снег задерживаться не будет. Но, см. выше, возможны варианты. Особенно на сложных кровель с ендовами, врезными кукушками, примыканиями и прочим крутым и потенциально проблемным обвесом. По моему хотению (и щучьему велению) сегодня у нас просто два ската и мы про это говорить не будем, а то все вместе взорвём себе мозг, а хейтеры в каментах поедут крышей во всех смыслах. Ибо, есть варианты кровель, например купольные, которые требуют вот таких расчётов:
Давайте в ужасе сбежим к нашей простой кровле и подумаем, что делать, если её угол, как Наташа Ростова из анекдота про Ржевского, оказался одной ногой в Москве, а другой в Петербурге? То есть, между 30 и 60 градусами? Придётся высчитывать Бологое μ по формуле:
μ = 0,033*(60-a), где a - это угол наклона кровли
Но в нашем случае угол наклона составляет 30° и мы просто берём нормативный коэффициент, даже без вышеуказанных нехитрых расчётов.
Итак, нормативная снеговая нагрузка у нас составляет: S = 1,5*1 = 1,5 кПа = 153 кг/м2.
Итак, мы знаем, что в среднем, нормативная снеговая нагрузка для нашей кровли с углом наклона 30 градусов и расположением в Подмосковье составит 153 кг/м2. Но можем ли мы ориентироваться на среднее значение? Конечно же да! - скажет вам экономный прораб. Конечно же - нет, ответит СП "Нагрузки и воздействия". Во-первых, снега может выпасть больше нормы. Во-вторых, он может лежать неравномерно, например, отсырев и примёрзнув на части кровли. Поэтому, нам нужно определить расчётную снеговую нагрузку, которая представляет собой нормативную, но умноженную на коэффициент надёжности.
Согласно СП "Нагрузки и воздействия":
4.2 Расчетное значение нагрузки следует определять как произведение ее нормативного значения на коэффициент надежности по нагрузке , соответствующий рассматриваемому предельному состоянию.
3.2 коэффициент надежности по нагрузке: Коэффициент, учитывающий в условиях нормальной эксплуатации сооружений возможное отклонение нагрузок в неблагоприятную (большую или меньшую) сторону от нормативных значений.
Согласно таблице 7.1. вышеуказанного СП, коэффициент надёжности для веса деревянных строительных конструкций принимается за 1,1. Значит? S = 153 * 1,1 = 168,3 кг/м2.
Вроде бы, добавилось 10%. Но снеговая нагрузка может разниться от розы ветров - на подветренной стороне может скапливаться в 2 раза больше снега, чем с наветренной. Поэтому, нормальными проектировщиками при расчётах берётся максимум, чтобы хозяин внезапно не проснулся от свежести морозного воздуха, обнаружив над собой звёздное небо и незапланированный "второй свет". Ну, или не попал на тот свет в результате воздействия сугроба, перемешанного с обломками стропил и кусками металлочерепицы.
Теперь мы можем вычислить снеговую нагрузку на всю площадь кровли, это хорошо. Но пока не знаем, какая ветровая нагрузка будет воздействовать на нашу кровлю. Давайте считать.
Ветровая нагрузка считается по формуле:
W = Wm + Wp, где:
W - общая ветровая нагрузка; Wm - средняя ветровая нагрузка; Wp - пульсационная ветровая нагрузка.
Последняя это как раз та, которую создавал волк в сказке про трёх поросят, сдувая домики, построенные нерадивыми прорабами, по свински разворовавшими бюджет.
Сейчас нам предстоит вычислить все вышеуказанные значения. Это несложно.
Считаем среднюю ветровую нагрузку:
Wm = Wо * k(Ze) * c, где:
Wo - нормативная ветровая нагрузка из таблицы; k - коэффициент изменения ветрового давления на высоте Ze; c - аэродинамический коэффициент.
Самое простое - Wo. Открываем СП и видим, что значение Wo для I ветрового района, к которому относится Подмосковье, равно 0,23 кПа:
Теперь нам нужно посчитать значения для k, Ze и c. Тут просто приведу скрин из СП, т.к. на пальцах не объяснишь, чистая математика с геометрией:
Итак, допустим, наш домик находится в сельской местности без высоких препятствий, а значит, он относится к категории А.
Пусть он стоит боком к ветру и длина обращённой к ветру стороны равна 9 метров, а высота кровли в коньке 6 метров. Значит, h у нас меньше d и Ze = h, то есть 6 метров.
Смотрим таблицу 11.2 и видим, что наш коэффициент для местности А, при высоте здания больше 5, но менее 10 метров, равен 0,75.
Аэродинамический коэффициент берём из Приложения B, там есть конкретный рисунок для двускатных кровель, где можно выбрать наветренную и подветренную сторону и определить максимальное ветровое давление в зависимости от угла наклона и высоты кровли.
Мне выпало 0,7 кПа, на наветренной стороне при угле наклона 30 градусов.
Считаем среднюю ветровую нагрузку: Wm = 0,23 * 0,75 * 0,7 = 0,12 кПа или 12 кг/м2.
Теперь нам нужно посчитать пульсационную ветровую нагрузку. Как правило, многие проектировщики не занимаются сложными расчётами и просто считают пропорцией от средней ветровой или берут из справочников, но мы же не слабаки, поэтому продолжаем дальше.
Считаем пульсационную ветровую нагрузку
Wp= Wm * ζ(Ze) * ν, где:
Wm - это средняя ветровая нагрузка, мы её уже посчитали; ζ(Ze) - коэффициент пульсации давления ветра, принимаемый по Таблице 11.4 ν - коэффициент пространственной корреляции пульсаций давления ветра.
По табличке у нас выходит, что ζ(Ze) = 0,85
Итак, нам осталось найти коэффициент пространственной кореляции пульсаций давления ветра, зависит он от габаритных размеров здания/конструкции, в нашем случае конструкция это одна сторона кровли, через которую ветер воздействует на стропильную систему.
До этого всё было просто, а вот сейчас будет ещё легче! (троллфейс) Как вы уже прочувствовали, ветер это такая переменчивая штука, что точно учесть все параметры довольно сложно. Т. к. сила его воздействия на здание зависит от множества факторов, в которые входят как особенности конструкции здания, так и направление и сила самого ветра. Чем больше факторов мы учитываем, тем точнее можем рассчитать силу воздействия. Поэтому, давайте не будем лениться и округлять, доведём дело до конца.
Как гласит СП:
11.1.11 Коэффициент пространственной корреляции пульсаций давления v следует определять для расчетной поверхности сооружения или отдельной конструкции, для которой учитывается корреляция пульсаций.
Расчетная поверхность включает в себя те части наветренных и подветренных поверхностей, боковых стен, кровли и подобных конструкций, с которых давление ветра передается на рассчитываемый элемент сооружения.
Если расчетная поверхность близка к прямоугольнику, ориентированному так, что его стороны параллельны основным осям (рисунок 11.2), то коэффициент v следует определять по таблице 11.6 в зависимости от параметров r и c, принимаемых по таблице 11.7.
Рисунок 11.2. Основная система координат для определения коэффициента пространственной корреляции.
На этом рисунке нам нужно выбрать сторону, в которую у нас будет дуть ветер. Выбираем заштрихованную, с координатами z0y. И смотрим, что говорит таблица 11.7 про параметры p и x.
Выходит, что для следующей таблице нам надо взять значения b и h - это длина и ширина кровли.
Длина у нас 9 метров, ширина 3,47. Таких значений в таблице нет, берём приближённые - 10 и 5. И получаем значение коэффициента 0,85. Забавно, что он совпал с коэффициентом изменения ветрового давления, но это случайность. Кстати, в советских руководствах по расчёту ветрового давления часто советуют просто не морочиться с v-коэффициентом и принять его за 1 или за 0,5, в зависимости от высоты здания.
Wp = 0,12 * 0,85 * 0,85 = 0,08 кПа или 8 кг/м2
Самое тяжёлое позади, но не расслабляемся! Считаем финалочку. У нас есть Wm и Wp, теперь считаем общую ветровую нагрузку их простым сложением:
W = 12 + 8 = 20 кг/м2 - неплохая кровля получается, ветроустойчивая. Но это ещё не всё. Нам обязательно нужно учесть коэффициент надёжности по ветровой нагрузке. Ибо сказано:
11.1.12 Коэффициент надежности по ветровой нагрузке следует принимать равным 1,4.
А значит, 20 * 1,4 = 28 кг/м2.
Теперь мы знаем, что давит на нашу кровлю, но пока не знаем веса самой кровли. Давайте считать дальше!
Считаем общий вес кровли.

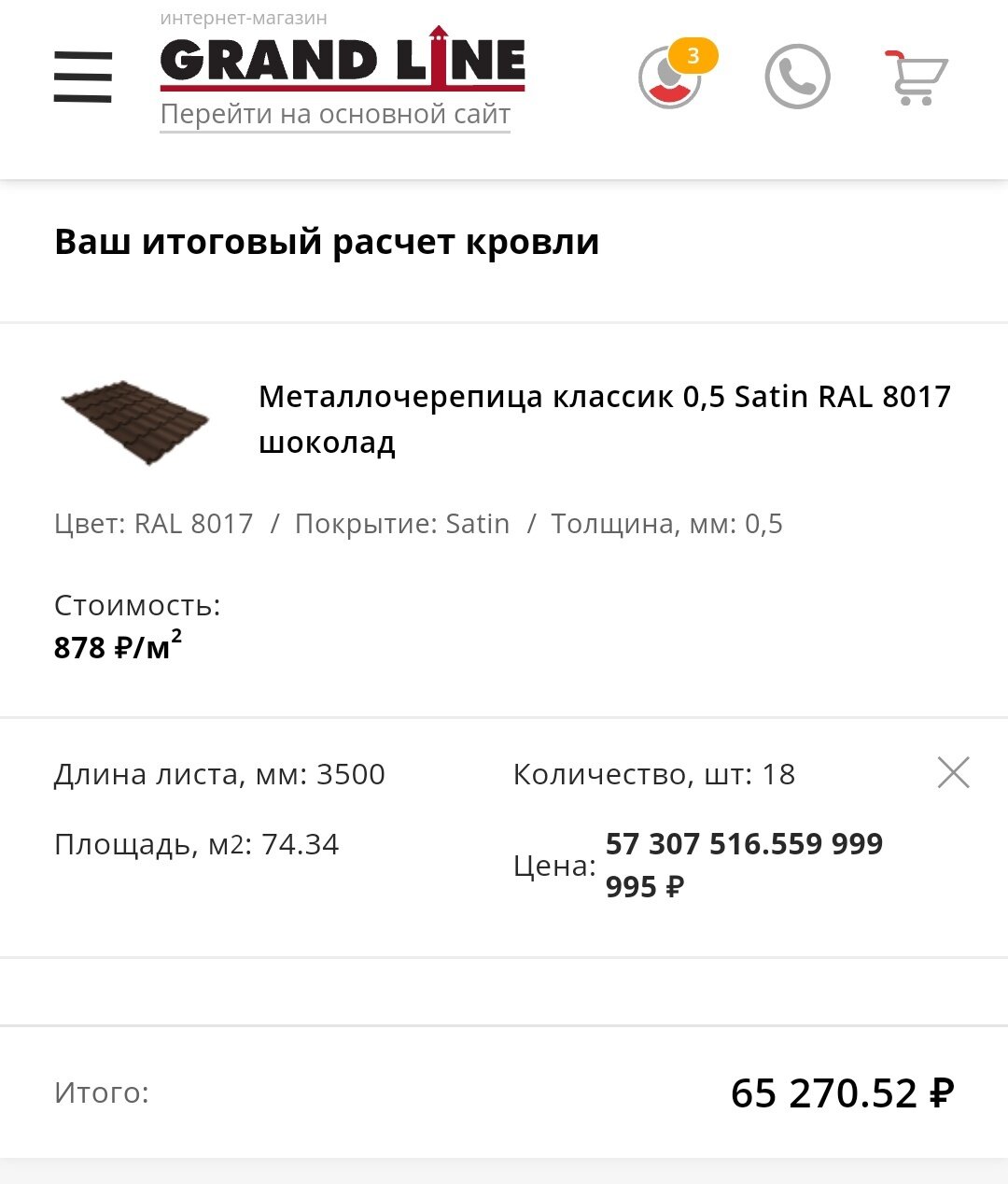

Итак, металлочерепица весит 5 кг на м2. Площадь кровельного покрытия у нас равна 3,4 * 9 *2 = 62,46 м2. Умножаем на вес квадрата кровли и получаем 312,3 кг - это железяки.
Теперь пришла очередь стропильной системы. Тут есть свои шаблоны, то есть, можно сразу взять готовый расчёт, типа - 20 кг на квадрат кровли. Но мы за точность измерений. Ведь именно она позволяет нам экономить. Доска из сосны камерной сушки 6000х195х45 весит 22 кг. У нас же длина стропила 3470 мм, посчитаем вес пропорцией. У меня вышло 12,72 на одно стропило. А сколько их, если они стоят на 9 метрах через 60 см? 15 штук на сторону, всего 30. Итого: 450 кг вес стропил.
Теперь прикинем вес обрёшётки. Как пишет в своей инструкции производитель металлочерепицы Grand Line:
При шаге стропил 600 - 900мм в качестве обрешетки, используйте доску сечением 25х100 мм. Перед монтажом обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами. Согласно СНиП II-25-80 «Деревянные конструкции», максимальная влажность пиломатериалов не должна составлять более 20%.
Монитровать её придётся с шагом 300 мм. Значит, на сторону 3,74 у нас ляжет 12 досок. Добавим конёк, добавим усиление под снегозадержатели, пусть 15 досок будет. По 9 метров. Считаем. Одна 6-метровая доска весит 8 кг. А нам нужно 9 метров на сторону. Значит, 12 кг. Умножаем на количество досок - 30 * 12 = 360 кг.
Теперь считаем общий вес кровли: 312,3 + 450 + 360 = 1 122,3 кг.
Делим на площадь кровли и получаем нагрузку от собственного веса кровли: 1 122,3 / 67,32 = 16,67 кг/м2. Я не учитывал такие элементы как затяжки, мембраны, всяческие кровельные элементы, выносы и свесы, но сейчас суть не в этом, важно, чтобы вы поняли принцип.
Теперь суммируем все нагрузки, которые мы рассчитали - снеговую, ветровую и веса кровли с элементами стропильной системы:
Итак, суммарная нагрузка на м2 кровли Q = 212,97 кг
Теперь мы можем посчитать распределённую нагрузку, которая действует на каждый погонный метр безопорного пролёта стропила. Это произведение расстояния (шага) между стропилами и суммарной нагрузки на м2 кровли.
Qr = A * Q Qr = 0,6 м * 212,97 кг/м2 = 127,78 кг/м
Распределённая нагрузка на погонный метр кровли = 127,78 кг
Теперь посчитаем, какие стропила выдержат эту нагрузку. И выдержат ли наши.
Расчёт сечения стропильной ноги
Подсчитаем, соответствуют ли наши стропила требованиям конструктивной надёжности по ширине доски, взяв стандартную толщину 45 мм. Для этого определим минимальную ширину стропила.
Если угол крыши < 30°, стропила рассматриваются как изгибаемые H ≥ 8,6 * Lmax * √(Qr / (B * Rизг))
H ≥ 8,6 x Lm x √(N / (B x Rизг))
Если уклон крыши > 30°, стропила изгибаемо-сжатые H ≥ 9,5 * Lmax * √(Qr / (B * Rизг))
где: H - ширина стропила в см; Lmax - максимальная безопорная длина стропила, м; B - толщина доски в см; Rизг - сопротивление на изгиб (для сосны второго сорта = 130 кг/см2).
Считаем для нашего случая: H = 8,6 * 3,47 * √(127,78 / (4,5 * 130)) = 14,02 см или 140 мм. То есть, нашей ширины стропил в 195 мм хватает с лихвой.
Считаем соответствие прогиба стропил под нагрузкой строительным нормам
Согласно Таблице 19, СП 64.13330 "Деревянные конструкции", нормируемый прогиб должен составлять не более L/200, где L это безопорный пролёт стропила. Проверить это можно через неравенство:
3,125 * Qr * Lmax³ / (B * H³) ≤ 1
где: Qr - найденная нами нагрузка на погонный метр; Lmax - безопорный пролёт стропила, в метрах; B - толщина доски в см; H - высота сечения доски в см.
Считаем: 3,125 * 127,78 * 3,47³ / (4,5 * 19,5³ ) = 0,5 - значение меньше единицы, условие выполняется. В принципе, на этом этапе можно поэкспериментировать с толщиной и шириной стропильной ноги, уменьшая размеры до момента, пока значение не станет близким к единице. таким образом можно соблюсти нормы и при этом не перерасходовать бюджет на избыточные запасы прочности.
Уж не знаю, насколько хорошей вышла эта статья. Понятно, что этот набор формул ориентирован на узкий круг желающих разобраться досконально. Но как минимум, у нас будет отличная шпаргалка, к которой всегда можно вернуться при необходимости.
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле Пикабу. Кто не видит профиль или кому удобнее обратиться сразу напрямую - пишите в телеграм: karkasovo (это не канал, а мой контакт). Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.
Построек, которые обобщенно можно назвать народной, или традиционной архитектурой. Несмотря на разницу в расстояниях и времени происхождения, эти дома объединяет несколько простых принципов.
Они строились из местных материалов, доступных к использованию, их конструкция обусловлена местными геологическими, экологическими и климатическими условиями.
Возводимые локальными группами совместно, с использованием традиционных инструментов, эти структуры очень практичны, эффективны в отношении энергии и ресурсов, и как правило дружественные к ландшафту в котором они находятся.
Такие постройки несут в себе множество атрибутов, которые пытается воплотить современная «зеленая архитектура» в попытке адаптировать наше жилое окружение к требованиям и соображениям периода глобальных климатических перемен.
Приведено множество интересных решений от традиционной русской избы до высотных хижин индонезийских племен Караваи. Схематично представлены типовая структура и ключевые конструктивные особенности построек.
Предвижу ваш вопрос - Современные воздушные шары появились на свет в 1824 году. Они были изобретены английским учёным Майклом Фарадеем, во время его экспериментов с водородом (который позже стали заменять гелием). Первые дошедшие до нас упоминания об изготовлении летящих в воздухе шаров встречаются в карельских рукописях.
Привет, дорогие подписчики и все, кому интересна тема загородного домостроения. Меня зовут Илья, я инженер строительного контроля и специалист по обследованию зданий и сооружений. Пишу здесь про свою работу много лет.
Вчера подписчик прислал кино, скачанное из ныне запрещённых сетей. Из какой именно - он не помнит. Если кто-то знает автора/канал, дайте ссылку - я укажу. Видео наглядно показывает, что для строительства дома по любой технологии нужно как минимум знать эту технологию и иметь проект. Если просто взять материал и начать ваять дом, получится вот такое.
В этом видео прекрасно всё - от качества кладки в целом до архитектуры дома с плоской кровлей, где бетонное перекрытие соседствует с каким-то подобием ферм и всё это накрыто гофролистом.
Вот как выполнены перемычки над окнами. Помимо кривой кладки и кирпича, который здесь только ухудшает ситуацию, бросается в глаза бут (обломки блока) который напихан слева от перемычки. А главное, элегантное опирание перемычки на краешек блока.
Качество перемычек и уровень кладки. Кирпич, забутовка обломками - и так сойдёт!
Крыша - это отдельная песня. Понять логику зодчего в этой ситуации довольно сложно. Ибо, если мы льём перекрытие из бетона, зачем (а точнее - нафига) нам городить сверху ещё одно из дерева? При этом у нас имеется парапет, в который упирается гофролист и как творец сего поделия будет решать вопрос водоотведения - неясно. Качество заливки - без комментариев.
Перекрытие, выполненное перекрытым строителем.
Зачем одноэтажному зданию монолитный ЖБ-каркас? Правильно, чтобы оно было крепче! А то, что он завален, залит из ведра и углы у нас теперь не перевязаны - пофиг. Особенно доставляют мазки монтажной пены, которой отремонтировали дыры в монолите - бетончик, не болей!
Зато можно будет говорить, что здание с железо-бетонным каркасом!
По самой кладке - понятно. Блоки выложены волной. Честно говоря, даже не представляю, как он смог добиться этого эффекта.
На фоне происходящего нарушение ГОСТ на примыкание окон к проёмам кажется просто детской шалостью.
И всё это при том, что существует и СТО НААГ 3.1-2013 "Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений. Правила проектирования и строительства", и альбомы технических решений у каждого производителя газоблоков, и даже бесплатные проекты домов из газобетона, которые выдаются производителем при покупке определённого объёма материала. Те же самые перемычки разжёваны и имеются в продаже уже готовые. Но человек покупает кучу строительных материалов и начинает складывать их без всяких норм. А потом, когда этот дом завалится, угадайте, кто будет виноват? Конечно же, материал!
Какие выводы можно сделать? Ну, как минимум, что сложно сделать качественную кладку, если ты изначально не обладаешь навыками каменщика. То есть, класть блоки нужно уметь. Иначе стены ряды кладки будут кривыми, как у строителя поделия из видео. Кривой ряд блоков это гарантированные трещины в стенах при их усадке. Бетон тоже нужно уметь заливать. И желательно, не экономить на заводском бетоне и бетононасосе. Чтобы заливать перекрытия в один приём, а не лепить их вёдрами, как ласточкино гнездо. Использовать глубинный вибратор для равномерного распределения бетона в опалубке, а не тыкать арматуриной в надежде его уплотнить.
Ну, или купить торцовку, доски и вместо всех этих аренд техники и поднятия тяжестей по выходным, построить себе каркасный дом. Он, по крайней мере, не задавит владельца бетонным перекрытием. Но вот беда - и там надо соблюдать технологию!
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле Пикабу. Кто не видит профиль или кому удобнее обратиться сразу напрямую - пишите в телеграм: karkasovo (это не канал, а мой контакт). Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.
О чём тут говорить? Это всё восторги неофита, который пока не столкнулся с необходимостью топить дом зимой. Но скоро наступят холода и он поймёт, что главное качество дома это энергоэффективность. Потому, что какой бы замечательный по планировке или расположению дом ни был, если ты не можешь его отопить с небольшими временными и финансовыми затратами, это не дом, а кочегарка. Где каждую зиму ты будешь ждать с ужасом, а прогноз понижения температуры будет вгонять в стресс.
Да, в Иркутске есть льготы на электроэнергию, но помимо затрат, есть также выделенная мощность 15 кВт, которой зимой может тупо не хватить для отопления.
Короткий расчёт теплопроводности. Чтобы дом можно было назвать домом, сопротивление теплопередаче его стен (в Подмосковье и ЛО) должно быть не ниже 3 (м²•˚С)/Вт. Толщина однослойных деревянных стен определяется по формуле δ=Rтр*λ, где Rтр — требуемое сопротивление теплопередаче, λ — коэффициент теплопроводности.
Требуемое термическое сопротивление ограждающих конструкций для Подмосковья равно Rтр=3,0 (м²•˚С)/Вт (определяется по ТСН 23–309–2000).
Коэффициент теплопроводности сосны — 0,15 Вт/(м°С); 3 х 0,15 = 0,45 метра — 45 сантиметров толщина стены из сухой сосны при нормальной влажности.
Стена из сырого бруса 18 сантиметров даст усадку до 16,2 сантиметров. Но даже пусть 18, считаем на калькуляторе - 1.16 (м²•˚С)/Вт. Это практически в три раза ниже нормы.
Калькулятор нам пишет:
Ограждающая конструкция не удовлетворяет санитарно-гигиеническим нормам по тепловой защите. Эксплуатация такой конструкции недопустима. Ограждающая конструкция не удовлетворяет нормам (поэлементные требования) по тепловой защите.
И это мы считаем стену как монолитный деревянный щит, а она дырявая как решето. Эксплуатация такого дома без утепления экономически нецелесообразна.
Названная цена - 6 млн. за 100 м2 действительна только для сарая из сырых палок или голого газобетона, уложенного своими руками. Тут нет учёта стоимости участка и его обустройства, нет учёта стоимости внутренней и внешней обработки - этот дом нужно красить, желательно пропитывать маслом, чтобы он не посерел и не загнил, нет учёта стоимости коммуникаций - скважины, септика и разводки канализации с водопроводом по дому.
Резюме. Не говоря про откровенно убогую планировку - на 100 м2 все комнаты имеют размер не более 10 м2 (ну, ок, кухня-гостиная вместе 18,5 м2), при этом под коридоры и лестницы отведено больше 15% площади, эта постройка не может называться домом. Но как летний домик эксплуатироваться может. Нужен ли покупателям летний домик за 6 млн. рублей, это вопрос.
Я обследовал сотни брусовых и рубленых домов. Если такой дом не имеет дополнительного утепления, то как бы хорошо он ни был собран, это просто домоподобный холодный сарай.
Кто хочет погрузиться в тему щеледомов - у меня большой пул постов и теоретических и практических на эту тему, читайте.
Мужчина купил два пустых земельных участка и почти два года там не появлялся, а когда приехал, увидел, что на его земле стоит дом, почти уже достроенный. Вскоре, конечно, выяснилось, что никакого чуда здесь нет: женщина, которая приобрела два смежных соседних участка, заказала в строительной компании возведение жилого дома.
Вот только на строительной площадке она ни разу не появилась, т. к. жила в другом городе: весь ход работ она контролировала исключительно дистанционно. В итоге дом был почти построен — но, как оказалось, на чужой земле (рабочие ошиблись с земельным участком).
Мужчина, чей участок был «случайным образом» застроен, предложил женщине выкупить у него землю за 450 000 рублей, но ее эта цена не устроила и она отказалась.
Ситуация подвисла в состоянии неопределенности еще на несколько лет, пока женщина не узнала, что участок с ее домом был продан. Тогда она обратилась в суд, требуя взыскать с бывшего собственника участка 4 млн рублей неосновательного обогащения (включив в эту сумму стоимость работ по возведению дома и стройматериалов) (ст. 1102 ГК РФ).
В первой инстанции суд признал требования обоснованными: не потратив ни копейки на строительство, мужчина стал владельцем почти готового дома — следовательно, должен вернуть сумму неосновательного обогащения застройщице.
В апелляции признали, что кое-какая вина истца в сложившейся ситуации все же имеется: она должна была убедиться, что ведет строительство в границах своего земельного участка. Поэтому суд снизил сумму взыскания с ответчика до 1,3 млн рублей.
Таким образом, мужчину фактически принудили оплатить стоимость дома (хоть и частично), приобретать который он не имел никакого намерения.
Это дело дошло до Верховного суда РФ, где его снова пересмотрели, отметив следующее:
- требуя взыскать неосновательное обогащение, именно истец должен доказать, что ответчик приобрел имущество необоснованно. В данном же случае не представлено доказательств того, что истец пыталась освободить чужой участок от своей самовольной постройки, а ответчик ей в этом препятствовал, удерживал имущество у себя;
- впоследствии собственник участка продал его, реализовав свое право распоряжаться им, поэтому никакого неосновательного обогащения у него в результате продажи не произошло (ВС РФ, № 53-КГ24-1-К8).
Учитывая такое мнение высшей инстанции, при новом рассмотрении дела у ответчика теперь есть все шансы выиграть этот спор. Так что перед строительством дома следует обязательно уточнить, не вышли ли вы за границы своего участка.
P.S. Здесь я пишу на разные темы, а вот в своём телеграм-канале про кредиты и долги я выкладываю новости законодательства для должников, рассказываю судебную практику и делюсь способами взаимодействия с банками, приставами и коллекторами. Если у Вас есть потребкредит, микрозайм, кредитная карта, ипотека, автокредит или вы уже стали должником по кредитам, микрозаймам, алиментам, оплате услуг ЖКХ, налогам - Вам будет интересно подписаться и читать мой телеграм-канал.
Гражданин заключил договор подряда на ремонт квартиры с таким же гражданином, не ИП. Тот заявил, что на все потребуется 297 400 рублей, но по итогам ремонта оказалось, что заказчик потратил 637 тысяч рублей (с учетом материалов).
Более того, обнаружился ряд серьезных недостатков в работе подрядчика — стоимость их устранения эксперт оценил еще в 121 тысячу рублей.
Заказчик подал в суд на подрядчика, требуя взыскать с него стоимость оплаченных работ, а также штраф за нарушение прав потребителей и компенсацию морального вреда.
Спор дошел до Верховного суда РФ — где истцу отказали в полном объеме:
- никаких санкций за нарушение прав потребителей здесь взыскать нельзя, т. к. подрядчик не ИП (поэтому Закон о защите прав потребителей здесь не применяется),
- работы были приняты заказчиком с явными недостатками — значит, он с ними согласился и не может теперь предъявлять претензии подрядчику (№ 19-КГ22-9-К5).
P.S. Здесь я пишу на разные темы, а вот в своём телеграм-канале про кредиты и долги я выкладываю новости законодательства для должников, рассказываю судебную практику и делюсь способами взаимодействия с банками, приставами и коллекторами. Если у Вас есть потребкредит, микрозайм, кредитная карта, ипотека, автокредит или вы уже стали должником по кредитам, микрозаймам, алиментам, оплате услуг ЖКХ, налогам - Вам будет интересно подписаться и читать мой телеграм-канал.
Вот и прошел 4-й строительный сезон (2024г). Дом
из Газобетона с плоской крышей - внешне закончен! Дом имеет три этажа (1
подземный и 2 надземных) с общей площадью 160м2.
Привет, дорогие подписчики и те, кто интересуется загородным домостроением. Меня зовут Илья, я специалист по техническому осмотру зданий и сооружений, много лет живу в загородном каркасном доме построенном моей компанией, борюсь с нерадивыми подрядчиками и пишу здесь о своей работе.
И в комментариях, как всегда, появились защитники говностроя, которые называли меня хреновым рационализатором и барыгой, который хочет навариться на заказчиках, потому что я не приемлю такой способ крепления канализации.
Во-первых, у нас тут есть мастер, который выполняет крепления именно так и гордится этим. Кстати, он из Рязани, оттуда же и вышеуказанное фото. Вероятно, это местный стиль крепежа.
Дёшево и быстро? Да. Удобно? Ну, подрядчику может быть. Надёжно? Нет.
Во-вторых, тут есть некий инженер, который не знает СП, но зато поддерживает рационализацию, которая выражается в использовании подручных материалов при выполеннии работ для заказчика.
Да, я считаю, что многие люди строят дом один раз в жизни. И не для того, чтобы потом бороться с авариями. Поэтому я, в отличие от товарища инженера, не использую дешёвые решения.
Хороший итог этой дискуссии подвёл @gzbzr,
Канализация должна быть выполнена по проекту в строгом соответствии с сп 30.13330.2020 и сп 32.13330.2018.
В частности: я бы не рекомендовал прокладывать трубы канализации в неотапливаемом тех.подполье, при прокладке лежаков канализации д110 крепления устанавливаются через метр, крепления должны быть установлены под каждый раструб, крепления должны быть жесткие и препятствовать перемещению труб (говоря проще - они не должны "ходить" и шататься).
Т.е. нужно не вешать трубу на лентах (это pizdecjak byk), а крепить ее хомутами с резиновыми уплотнениями, которые в свою очередь должны быть закрепленны к жесткой опоре. Для экономии не фирменной, а из п-образного оцинкованного профиля 30х30х3.
А теперь - слайды. Дано - 10-летний дом с кирпичным цоколем и деревянным перекрытием. Канализацию делали коллеги findeler'a и cahiv57, а может быть и кто-то из них. Прикрепили перфолентой к лагам пола, засунув чурбаки. Лаги со временем прогнулись, труба разошлась.
Под домом образовалось озеро надежды стоков, которые стали испаряться в перекрытие. Лаги пола стали гнить. Так, как доступа в цоколь не было и его ревизия не делалась годами, проблема обнаружилась только после того, как полы в кухне-гостиной образовали ванну на ровном месте. Они не провалились только потому, что сверху было два слоя фанеры в виде предчистового пола. На этом гамаке всё и повисло. Черновые полы осыпались, лаги деградировали под действием гниения на 60-80%.
В итоге, заказчик попросил меня сделать хоть что-то, чтобы полы не рухнули до зимы, потому что соседи затеяли ремонт, а он с женой и двумя детьми надеялся отсидеться на даче. Нужно было предотвратить обрушение перекрытия хотя бы на 4 месяца. И я сделал подпорки-стулья из досок, которые валялись на участке заказчика и были уже не в лучшем виде. По сути, пришлось построить опоры, как в шахтёрских штольнях, подперев всё перекрытие с разрушенными лагами.
В итоге, события эти были в 21 году, в декабре заказчик нанял бригаду, которая за полмиллиона перекрыла ему полы в кухне-гостиной и других пострадавших помещениях. Без чистовых работ. Ламинат стелил он сам.
Итак, полмиллиона за монтаж канализационных труб рационализаторским способом или сразу выполнить монтаж по нормам потратив лишние 5 тысяч рублей? Вопрос настолько сложный, что некоторые строители выбирают первое.
Меня часто упрекают, что я сказал, как плохо, но не сказал, как сделать хорошо. Так вот, хорошо - это сразу вести канализацию под землёй. Утеплив магистраль пенополиэтиленом проложить её с уклоном не более 20 мм на 1 метр до заливной горловины септика. Обычно она находится на глубине 400-600 мм.
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле Пикабу. Кто не видит профиль или кому удобнее обратиться сразу напрямую - пишите в телеграм: karkasovo (это не канал, а мой контакт). Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.
Мечта об уютном доме с камином привела к тому, что женщина лишилась и дома, и камина. Накануне нового года она заказала у некоего ИП камин: продавец поставил весь необходимый комплект и смонтировал в доме печь с дымоходом.
Но после новогодних праздников дом женщины сгорел. Причиной пожара, по заключению специалистов, стало нарушение правил установки дымохода.
Ущерб оценили в 7,5 млн рублей. Эту сумму она потребовала в суде взыскать с поставщика камина.
Но тот заявил, что только поставил печь, а вся установка осуществлялась силами истца. Истец представила суду переписку с ответчиком в мессенджере, где ответчик высылал цены на камин с учетом и без учета монтажа. При этом перевод денег был осуществлен ответчику в размере стоимости камина с установкой.
Ответчик не смог опровергнуть, что не выполнял монтаж камина — и суд признал его виновным в причинении ущерба. Правда, сумму его снизили до 5,3 млн рублей с учетом экспертного заключения Для мастера это оказались большие деньги и теперь он должник.
(пресс-служба судов Спб, 16.11.2023).
P.S. Здесь я пишу на разные темы, а вот в своём телеграм-канале про кредиты и долги я выкладываю новости законодательства для должников, рассказываю судебную практику и делюсь способами взаимодействия с банками, приставами и коллекторами. Если у Вас есть потребкредит, микрозайм, кредитная карта, ипотека, автокредит или вы уже стали должником по кредитам, микрозаймам, алиментам, оплате услуг ЖКХ, налогам - Вам будет интересно подписаться и читать мой телеграм-канал.
Земельные участки, которые предоставляются гражданам для строительства своего дома, находятся у государства под особым контролем. Даже у законных владельцев их могут забрать, если дом в обусловленный срок так и не появится. Приведу несколько таких случаев.
1. Если дом не построен
Во-первых, закон предусматривает возможность принудительного изъятия у собственника его земельного участка, если он предназначен для жилищного строительства и не используется по целевому назначению в течение 3-х лет (ст. 284 ГК РФ).
При этом в 3 года не засчитывается время, необходимое для освоения участка и период, когда участок нельзя было использовать в силу объективных обстоятельств (например, стихийное бедствие).
На практике такое изъятие рассматривается как исключительная мера ответственности в отношении недобросовестного собственника земли: она применяется лишь в том случае, когда другие примененные у нему меры не дали положительного результата.
В частности, сначала орган земельного надзора (Росреестр в данном случае) вынесет постановление о привлечении собственника неиспользуемого участка к административной ответственности (по ч. 3 ст. 8.8 КоАП РФ).
Если собственник земли не отреагирует, ему вынесут предписание об устранении нарушения в течение определенного срока и предупредят, что в противном случае будет начата процедура принудительного изъятия участка (например, решение Ярославского облсуда №30-2-175/2022).
И лишь после того, как собственник снова не исполнит требование надзорного органа, тот может обратиться в суд с иском о выставлении участка на торги.
На основании судебного решения проводятся публичные торги — и участок продается тому, кто предложит за него наибольшую цену.
Деньги передают бывшему собственнику, за вычетом расходов на организацию торгов.
Во-вторых, участок государственной (муниципальной) земли под ИЖС, который находится у гражданина на праве бессрочного пользования, пожизненного наследуемого владения или аренды, также может быть досрочно изъят у него, если строительство жилого дома так и не было начато в течение 3-х лет (ст.ст. 45 - 46 ЗК РФ).
Право законного владения прекращается в таком случае принудительно, по решению суда (например, решение Шатурского горсуда Московской области № 2-1588/2021 о досрочном расторжении договора аренды земельного участка, предоставленного гражданке для ИЖС).
2. Если дом построен, но это не дом
В тех случаях, когда земельный участок был предоставлен гражданину муниципалитетом в аренду с условием, что там будет вестись жилищное строительство, вопрос о соответствии возведенного дома критериям недвижимого имущества имеет крайне важное значение.
От его решения зависит, будет ли предоставлен этот участок гражданину в дальнейшем в собственность (ведь закон предусматривает для таких случаев льготное получение земли теми, кто владеет построенными на ней зданиями — ст. ст. 39.6, 39.20 ЗК РФ).
В судебной практике есть немало примеров, когда после проведенной проверки выяснялось, что на участке, предоставленном для ИЖС, было возведено строение, не соответствующее признакам капитального.
И в результате земельный участок у владельца изымали, возвращая его в распоряжение муниципалитета.
Например, по одному из дел экспертиза установила, что наличие у постройки неразрывной связи с землей не подтверждается: «строение опирается на свайный фундамент состоящий из 12-ти винтовых свай, не имеющих конструктивной связи между собой и не имеющих конструктивной связи с металлическим каркасом строения».
А поскольку неразрывная связь с землей — это ключевой признак недвижимого имущества, суд пришел к выводу, что гражданин, получивший участок для ИЖС, не выполнил условия аренды.
В признании права собственности и на дом, и на участок ему отказали (Каширский горсуд Московской области № 2-416/2017).
P.S. В своём телеграм-канале я рассказываю новости и даю советы толькодля граждан, имеющих долги по кредитам, микрозаймам, ЖКУ, налогам, алиментам.Вот мой телеграм-канал!Каждый мой пост в Pikabu добавляет ко мне в телеграм-канал до 50 подписчиков! Многим (конкурентам) это не нравится :) Ведь за два года в моей телеге уже 35 тысяч подписчиков. Спасибо Pikabu!
WOODLAND CABIN Под таким названием был создан волшебный домик на берегу озера в сельской Бельгии.
Студия De Rosee Sa создала домик на берегу озера в деревне Nouvelles, что на юге Бельгии. Дом площадью 32 м2 был разработан для замены существующей старой конструкции и последующего размещения гостевого дома и арт-студии, а также в качестве сезонного места для пикника и барбекю.
Задачей было создать легкую, простую и экономичную структуру. Ключевым стало то, чтобы дом вписывался в ландшафт и не выделялся из других построек. В связи с этим De Rosee Sa предложил деревянную конструкцию в деревенском стиле с полностью черным фасадом, крутой крышей и дымоходом.
Хижина, построенная по заказу отца-основателя студии Макса де Розе, стоит между озером и лиственным лесом. Каркас выполнен из еловой древесины, а облицовка — из местных деревьев, которые были повалены ураганом. Чтобы создать черный фасад, деревянная окраска была смешана с переработанным моторным маслом трактора, полученным из соседних местных ферм.
Деревянные двери и окна, арматура и фурнитура, а также печь взяты из остатков предыдущих проектов студии. Таким образом, удалось уменьшить расходы. Внутри нет чердака, под крышей видно стропила, а стены и пол облицованы плитами OSB. Помимо дровяной печи, которая обеспечивает отопление здания, в помещении нет стационарной мебели — кухонного гарнитура или чего-то еще. Это позволяет менять интерьер под свои нужды.
Главная комната выходит на приподнятую деревянную террасу, с которой гости могут любоваться лесным озером. Работая в рамках бюджета в 25 000 фунтов стерлингов, сотрудники De Rosee Sa строили дом в свободное время из различных поездок в Бельгию.
Комментируя проект, Макс де Роуз, директор De Rosee Sa Architects, пояснил:«Мы работаем над дизайном этой кабины уже много лет и решили сделать простую кабину из натуральных материалов в духе минимализма. В этом доме есть что-то удивительно знакомое, словно это домик из детской сказки. Это, кажется, находит отклик у людей, и проект вызвал большой интерес».
Теперь постройки в виде бань, теплиц и сараев признаются полноценными объектами налогообложения. В 2024 году начали действовать новые налоги на бани, теплицы, туалеты и сараи.
То есть отныне - это объекты недвижимого имущества, которые наравне с жилым домом подлежат налогообложению. Это должно было произойти еще в 2016 году, когда были внесены изменения в Налоговый кодекс, однако до 2024 года налоговые органы брали паузу с налоговым контролем. Но теперь время пришло!
В этой связи Федеральная Налоговая служба в конце 2023 года дала свои разъяснения о начале налогового периода с 1 сентября 2024 года по налогу на теплицы, сараи и бани.
Пока подача информации о владении рассматриваемыми налогооблагаемыми объектами носит заявительный характер. Но если граждан скроет, что у него на участке есть такой объект и не заплатит за него налог - ФНС будет проведена независимая оценка недвижимого имущества гражданина, а итогам ее проведения будет назначена уже повышенная ставка по налогу на нежилые постройки. Это уже административная ответственность за укрытие налога от государства.
Ставка по налогу на такие нежилые сооружения будет колебаться от 0.1% до 0.3% в год и рассчитываться от их кадастровой стоимости. Кадастровая стоимость, как известно, у нас сейчас максимально приближена к рыночной. То есть – платить придется немало.
Если гражданин владеет на земельном участке категории «личное подсобное хозяйство» (ЛПХ) сооружением, которое применяется им в хозяйственных целях, или которое относится к жилищно-бытовому фонду и площадь такого строения не превышает 50 кв. м. – такой человек получает освобождение от уплаты налога по этому строению. Не следует забывать, что такая льгота по освобождению от оплаты налога предоставляется только по отношению к одному из объектов налогообложения.
Также освобождаются от оплаты налога на владение баней, теплицей и сараем инвалиды 1, 2 и 3 группы; участники и инвалиды ВОВ и боевых действий.
Разъяснения ФНС и Росреестра
Федеральная налоговая служба дала разъяснение, что собственник земельного участка должен будет платить налог за баню, сарай, туалет, иное аналогичное сооружение, если эти строения относятся к хозяйственным постройкам.
Главный признак такой постройки – наличие прочного фундамента, который отличает её от схожих построек без фундамента, которые с землей уже неразрывно не связаны и легко переносятся. Во втором случае данные сооружения (баня, туалет, сарай, теплица, навес и т.д.) уже не считаются объектами капитального строительства и налог с них платить граждане не должны.
Росреестр тоже в этой связи внёс свои разъяснении. По мнению этого ведомства, если строение гражданина на его земельном участке, в том числе баня, сарай, туалет имеют фундамент и все признаки капитального объекта – гражданин, построивший этот объект, должен его зарегистрировать и легализовать в качестве объекта капитального строительства. Затем он должен платить налог за владение таким недвижимым имуществом.
При этом налоговые органы узнают о наличии таких зарегистрированных капитальных построек на земельных участках граждан из единого реестра прав на недвижимое имущество, ведением которого как раз занимается Росреестр.
Следовательно, в соответствии с произошедшими изменениями, гражданину придется ежегодно платить налог на баню, сарай, туалет или иное аналогичное строение при наличии следующих факторов:
Постройка имеет фундамент.
На это строение зарегистрировано право собственности в Росреестре.
У бани, сарая, летней кухни площадь составляет больше 50 квадратных метров. Или, например, баня не является единственной хозпостройкой на участке, а собственник уже выбрал льготу для другой постройки (сарая, летней кухни). В этом случае налог за баню придется платить даже если ее площадь намного меньше 50 квадратных метров.
Также повышенный налоговый коэффициент будет применяться в случае, если собственник использует строение (баню, сарай летнюю кухню) в предпринимательских целях, то есть, по-простому, сдаёт свой жилой дом вместе с этой баней в аренду. В этом случае, если этот факт станет известен налоговому органу (а скоро без внесения в единый государственный реестр аренды сдать квартиры и дома уже будет нельзя) – ставка налога по такому объекту будет увеличена в несколько раз.
P.S. Есть такой юрист, который уже давно не может ни в одном российском банке получить кредит. Банки ему категорически не дают денег! А всё потому, что он знает и всем рассказывает - как можно законно не платить по долгам. Без всяких там банкротств... Кто это? Автор этого блога! Вот мой телеграм-канал!
Привет, дорогие подписчики и все интересующиеся загородным домостроением. Меня зовут Илья, я специалист по техническому обследованию зданий и сооружений, и строитель домов по каркасной технологии. Много лет пишу здесь о своей работе и борюсь за качество загородного домостроения.
В этот раз будем осматривать элитный трёхэтажник из газобетона, который эксплуатировался более 10 лет. Заказчик хотел его купить и вызвал меня на осмотр всех 500 м2 здания и сопутствующих строений. Хватаем зелёный уровень и бежим осматривать этот блочный дом, пока он не упал.

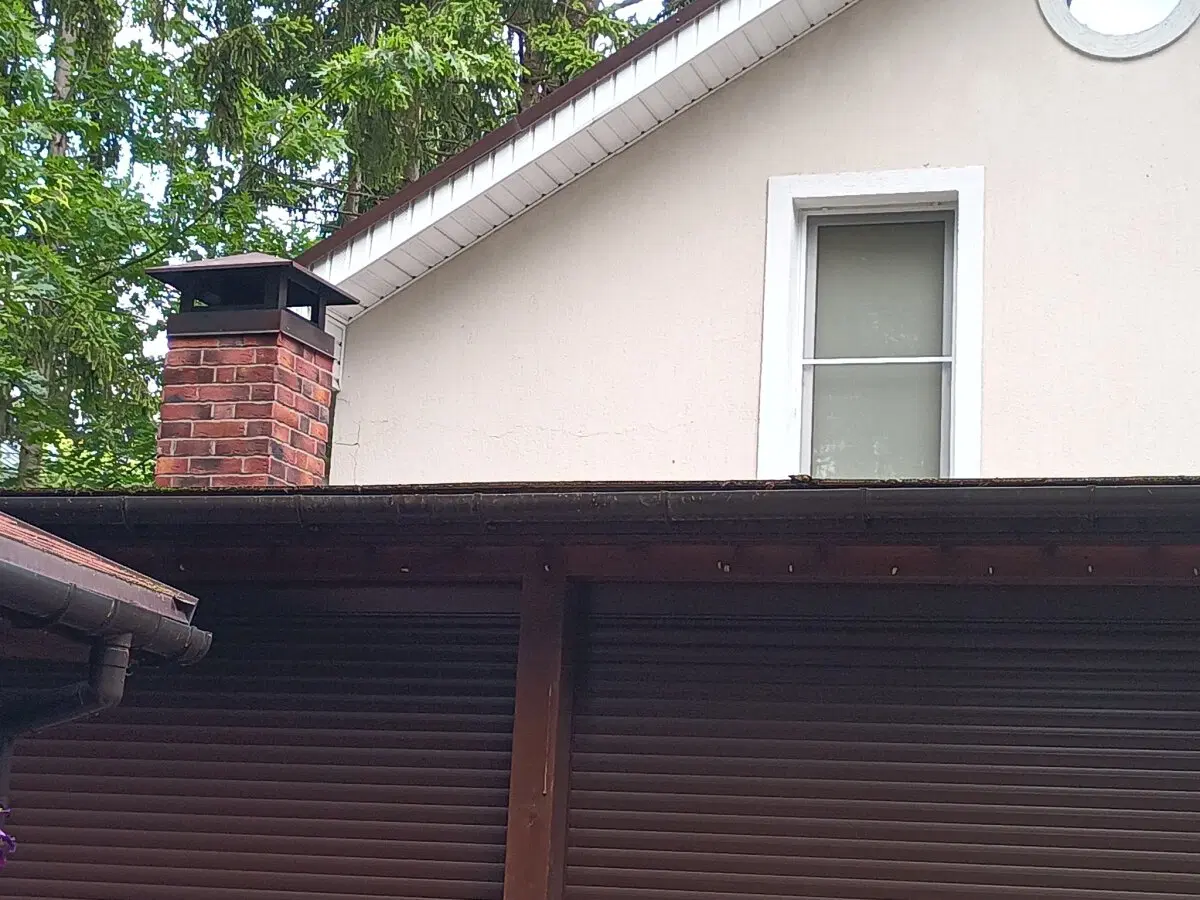

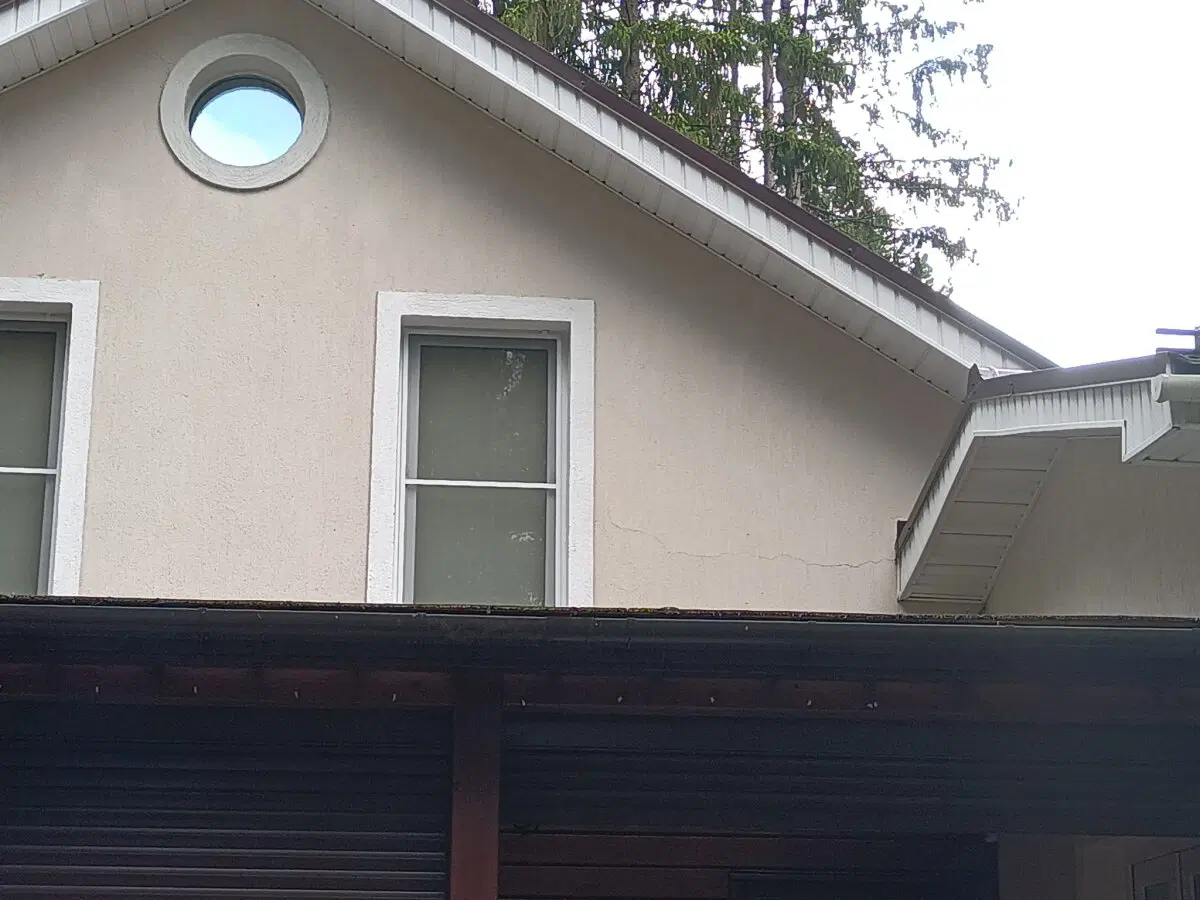

Дом находился на закрытой территории, проезд по пропускам. Встретить нас должна была консьержка, а т.к. я приехал раньше заказчика, решил в ожидании его осмотреть дом через забор. Первое, что я увидел, большую трещину на стене.
Ну и что? Многие домостроители утверждают, что в этом нет ничего страшного. Подумаешь, декоративная отделка повредилась. С газобетоном вообще сложно накосячить! А если накосячил, то проблемы проявятся сразу же, их будет видно. Поэтому, я не очень напрягся, когда увидел симметричную трещину с другой стороны.
Ну, подумаешь, штукатурка треснула от времени. Бывает такое. Правда, странно, что на одном уровне по всей стене. Но с газобетоном накосячить сложнее, чем с каркасом. Поэтому я снова успокоился. Тем более, подъехал заказчик и нас запустили на территорию.

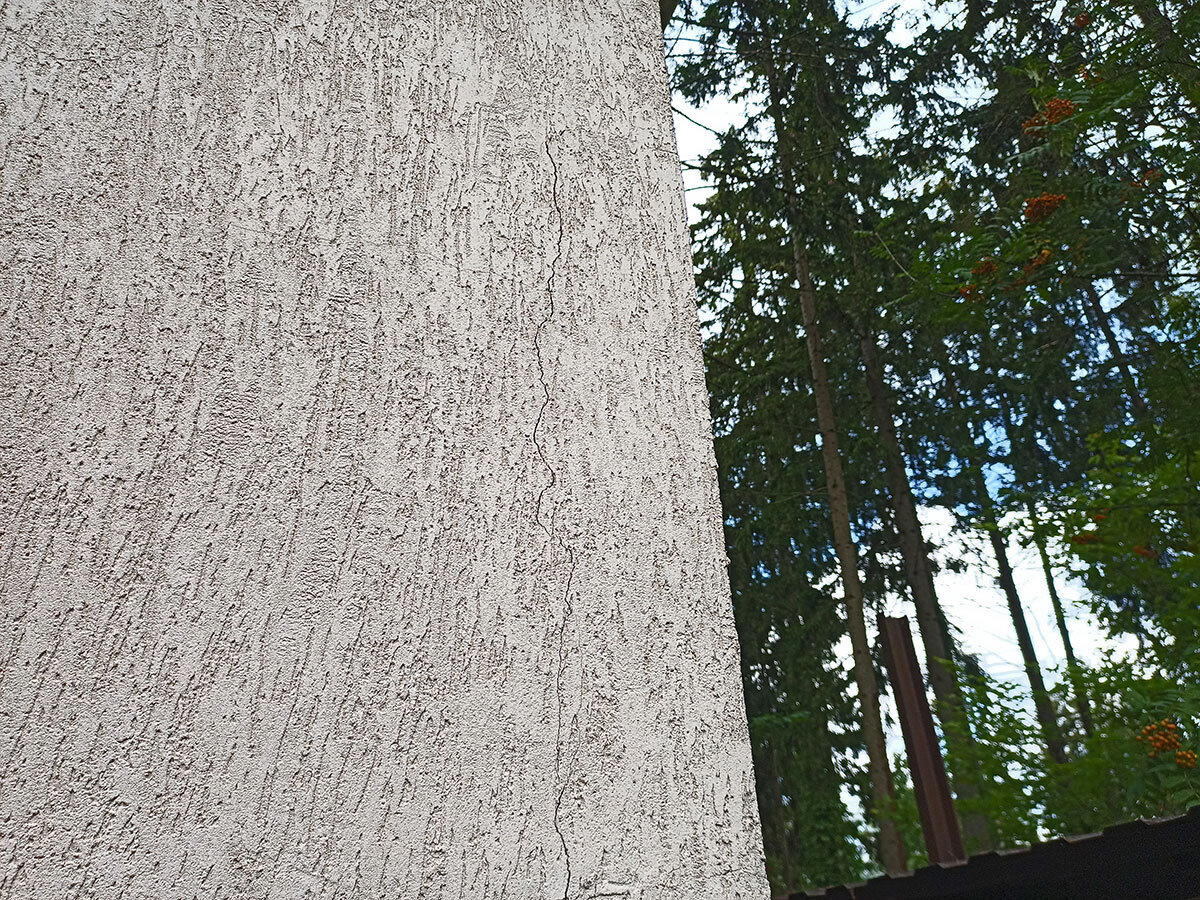

Первым делом я обхожу здание по периметру и осматриваю его со всех сторон. На углу нас встречает вертикальная трещина расширяющаяся кверху.
Ну, дому 10 лет, всякое может случиться. Усадка блоков, в конце-концов. 0,5 мм на метр по высоте. в пределах нормы. На три этажа вышло 10 метров, вот тебе и 5 мм. А кладка ломается уже при 3 мм перекоса.
Над гаражными воротами предательски выделялась свежая штукатурка, которой заделали трещину, идущую по всей длине гаража. Но трещина снова проступила. Неужели, всё-таки накосячили, хоть это было и сложно?

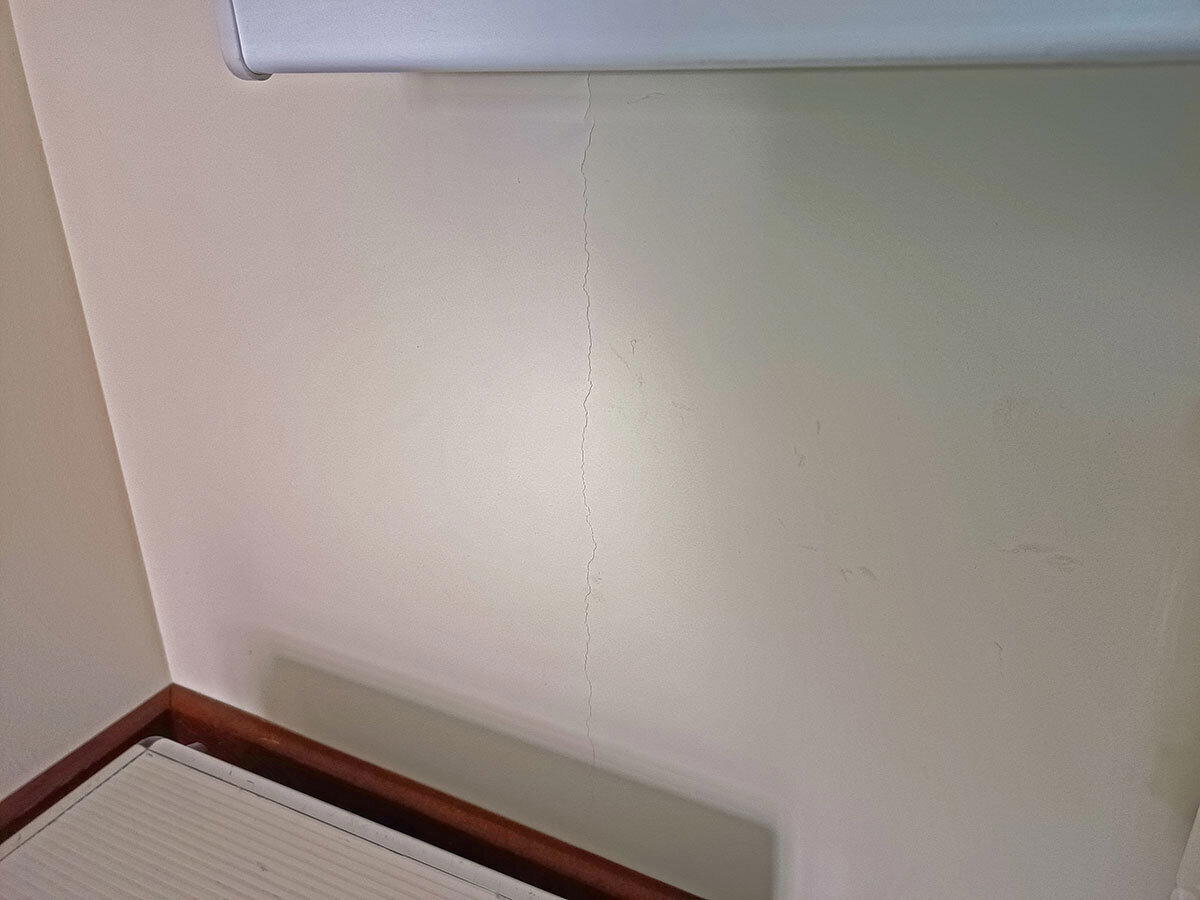

Ну, давайте всё-таки думать о хорошем. Зайдём в дом и посмотрим под подоконником. Оконные проёмы самые хрупкие места, если есть проблемы с основанием, там обычно и ломается.

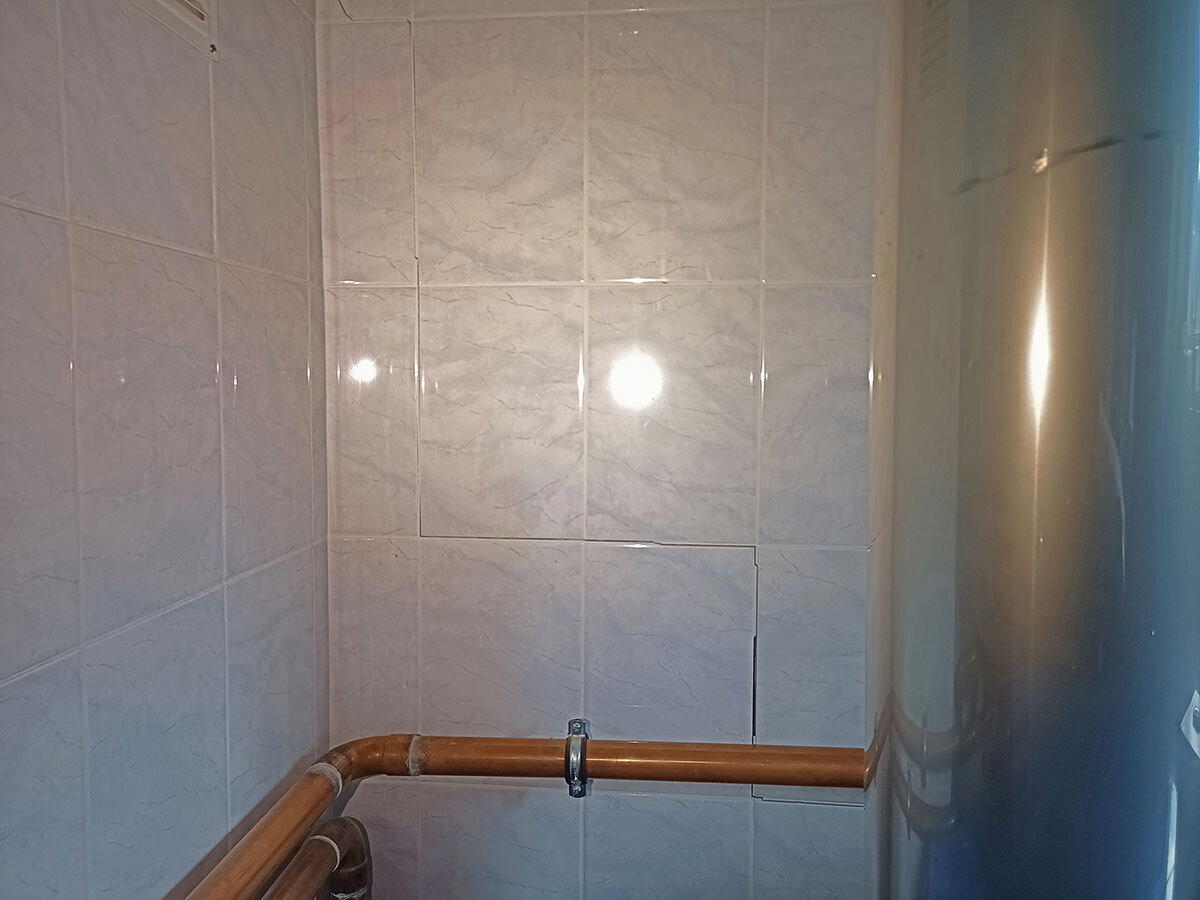

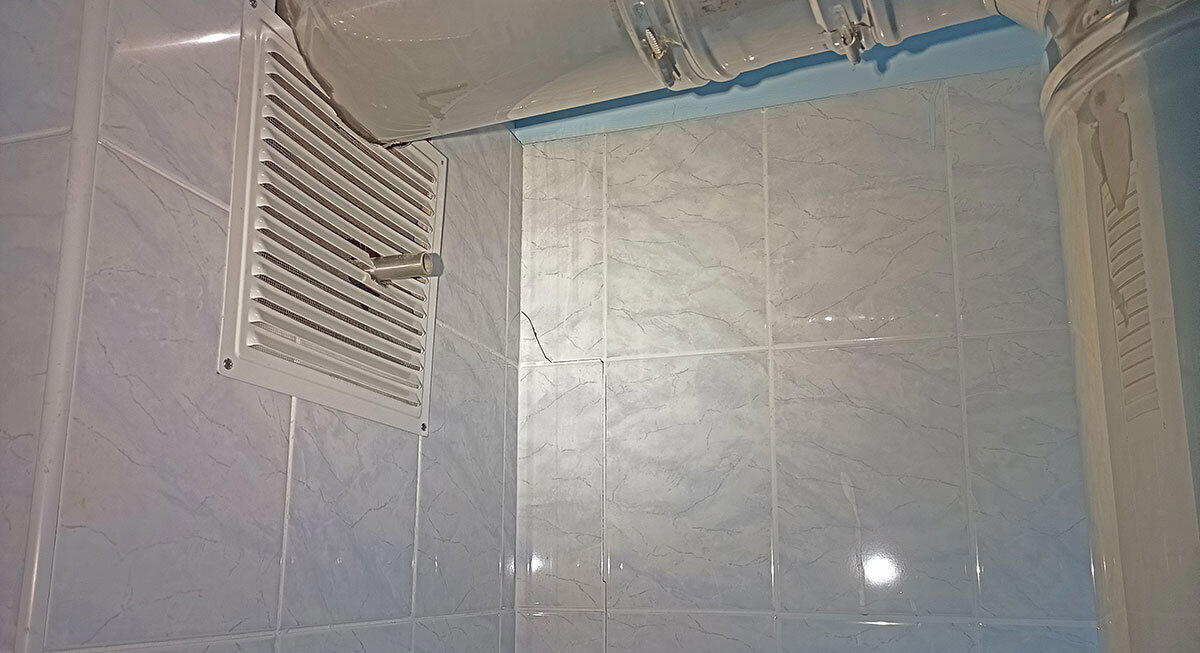

Ну, трещинка-то небольшая. Может быть, всё-таки газобетон прощает ошибки? Давайте посмотрим в ванной. Там плитка. Она очень чувствительна к перекосу конструкции. В случае проблем просто отстреливается от стены или трескается напополам.
Ну, тут уж впору врубать Metallica - The Unforgiven, ибо понятно, что ошибки газобетон не простил.
Другая стена - тоже лопнула.

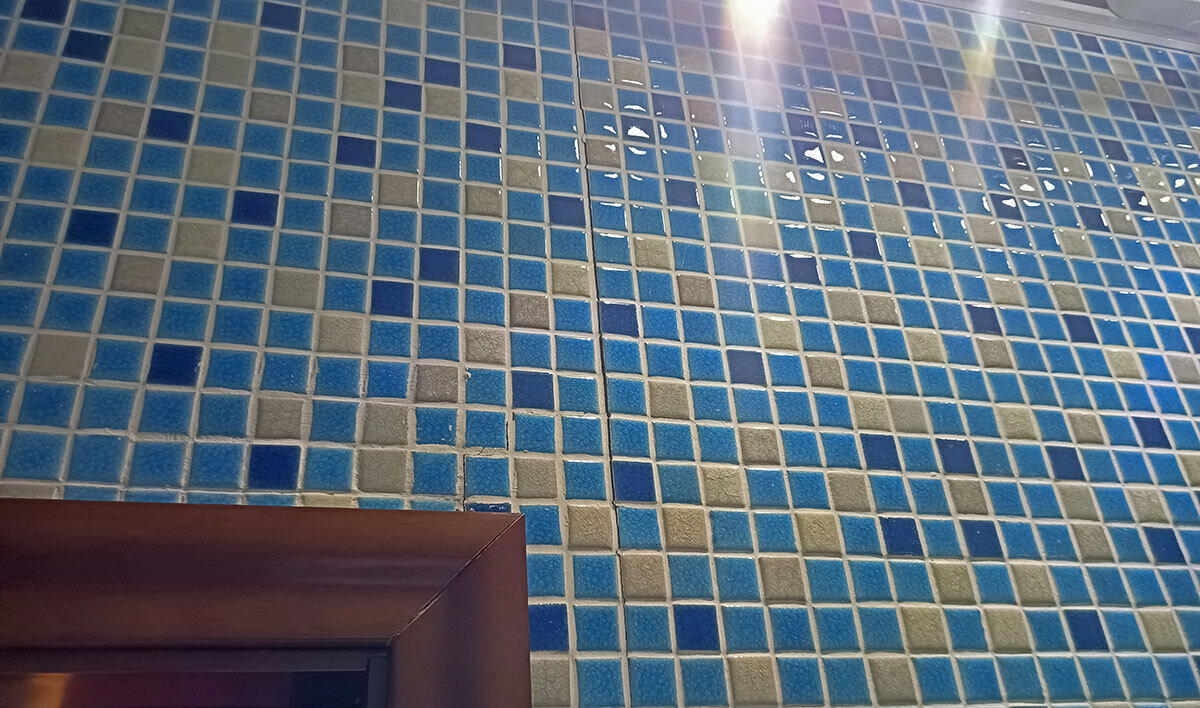

В другом санузле тоже лопнула стена. Но там плитка элегантно разошлась по шву.

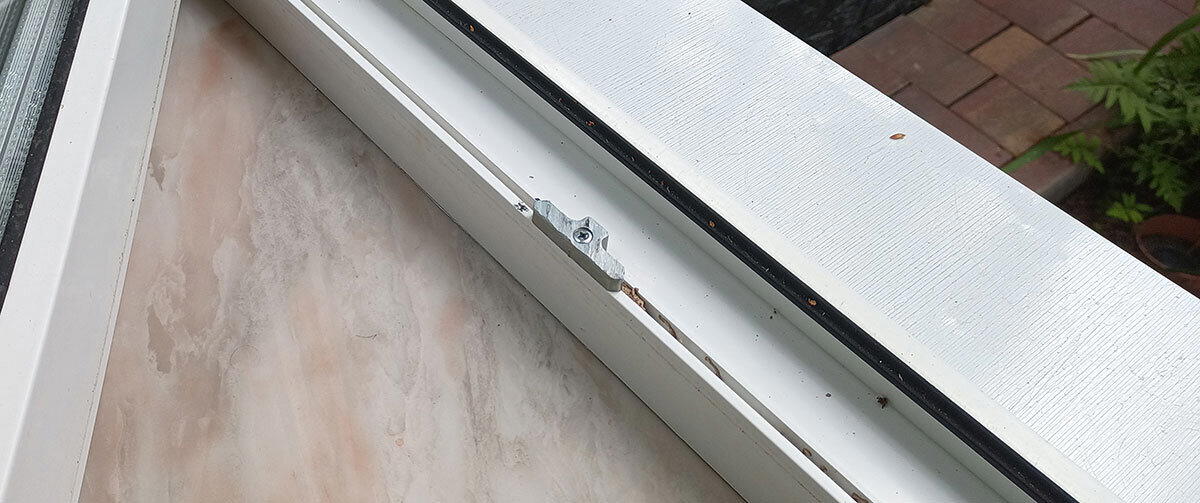

Смотрим окна первого этажа и наблюдаем, что их все поджало. Чтобы они открывались, прижимы пришлось шлифануть, уменьшив по высоте, т.к. регулировка не помогла.
Спускаемся в подвал и видим, что там треснул угол дверного проёма.

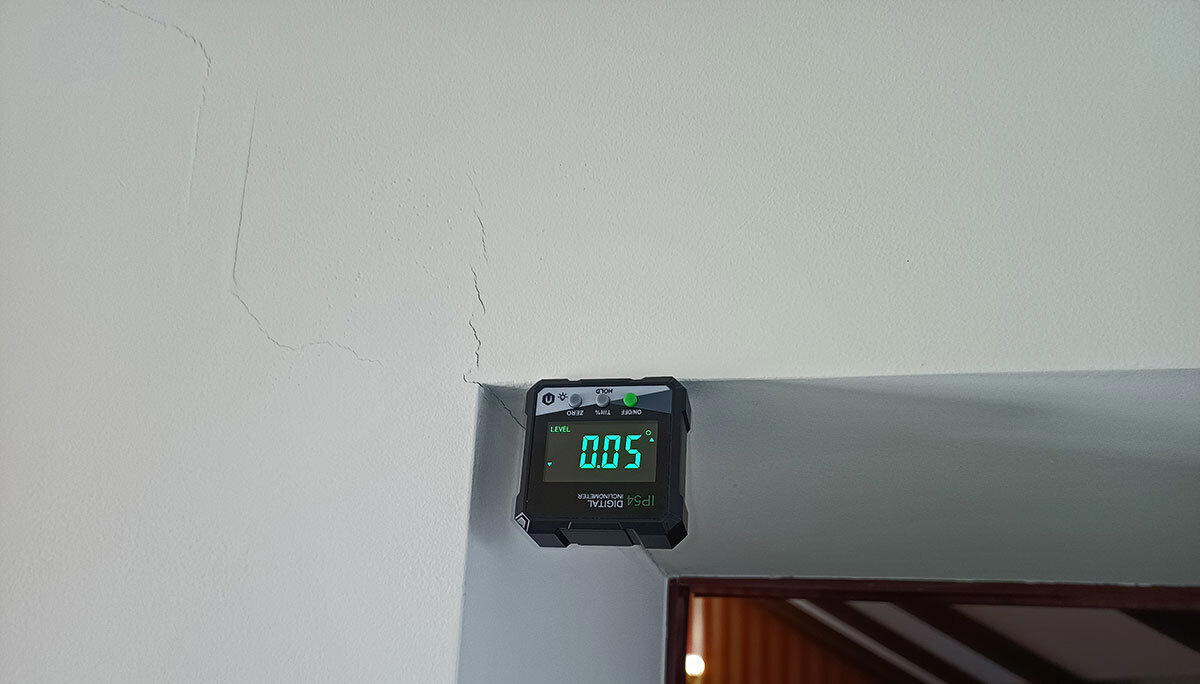

А противоположный не треснул, но выше на полградуса. Значит, фундамент как-то перекосило. Но подождите, с газобетонными блоками накосячить гораздо сложнее. Да и что тут критичного - два раза мазнул шпаклёвкой и всё! Подумаешь, трещинки.

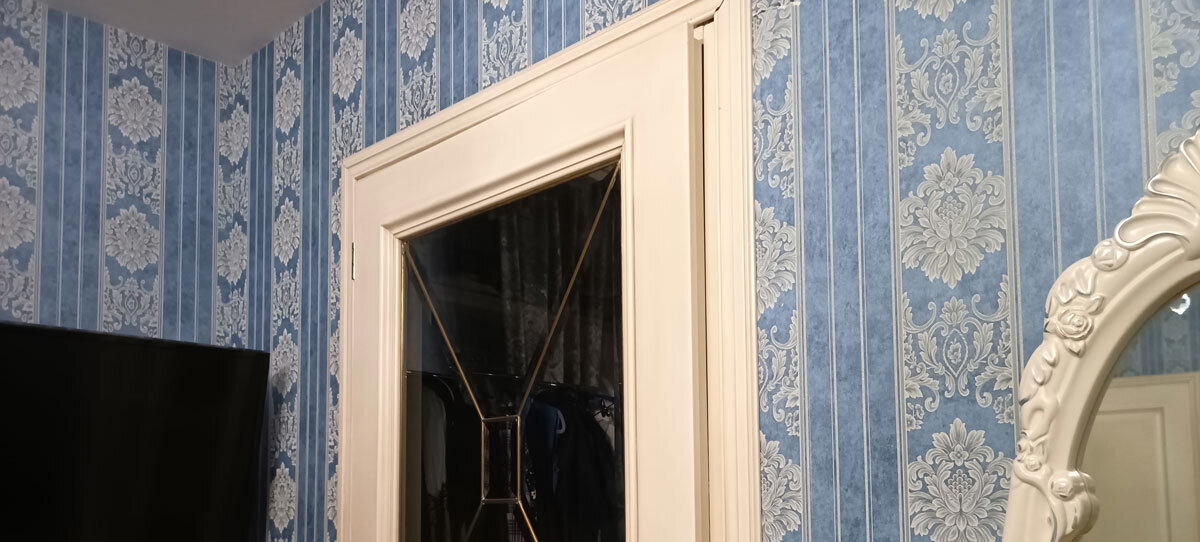

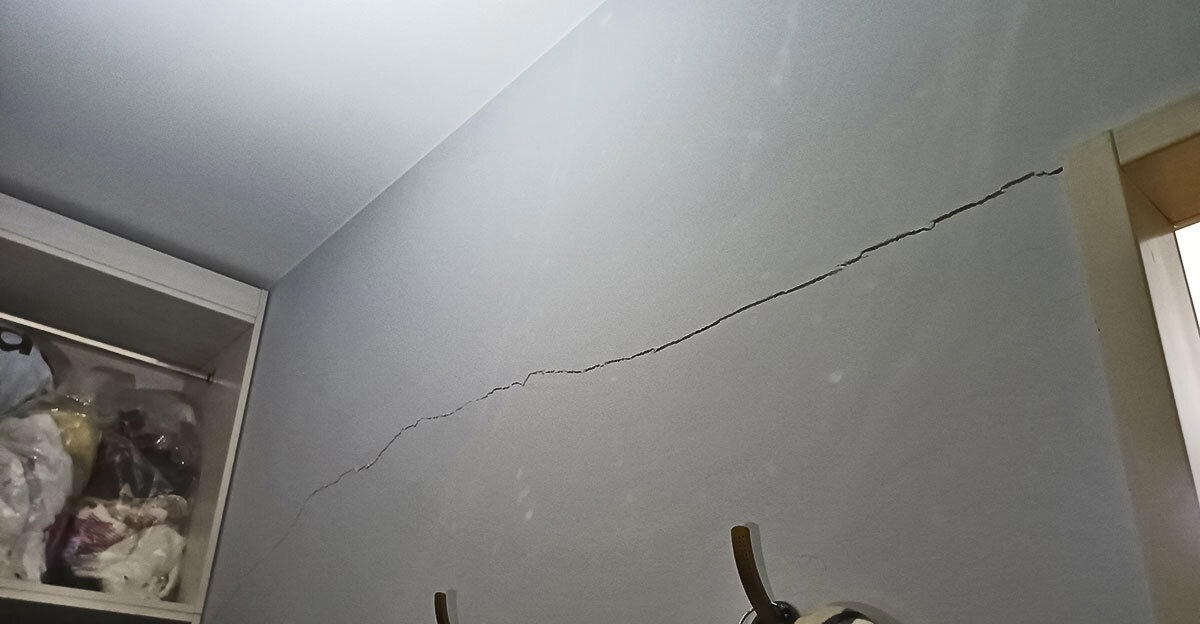

Ой... А что это? Это разлом стены между мастер-спальней и гардеробной. Да как же так, ведь с газобетоном накосячить гораздо сложнее!
Тут уже шпаклёвкой не обойдёшься, тут конструктивная целостность стены нарушена. Дверка в гардеробную заболела. Не закрываица...

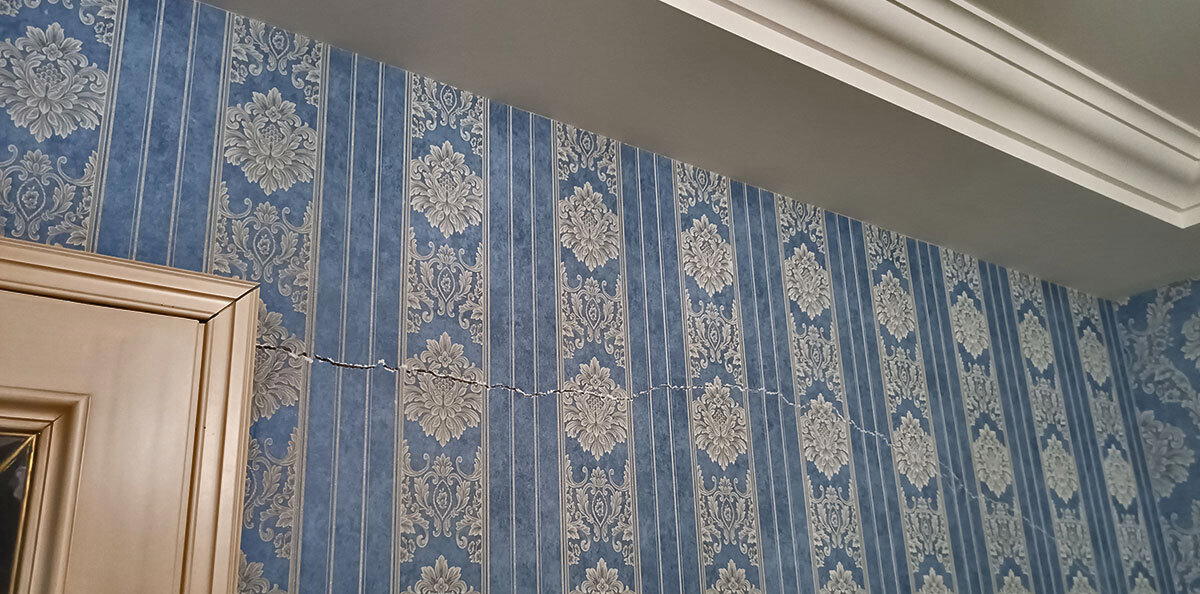

Просто из-за перекоса конструкции здания дверную коробку повело и она зажала дверь. Но это ещё не вся красота. Стеночку разломило насквозь. И обои попортило.

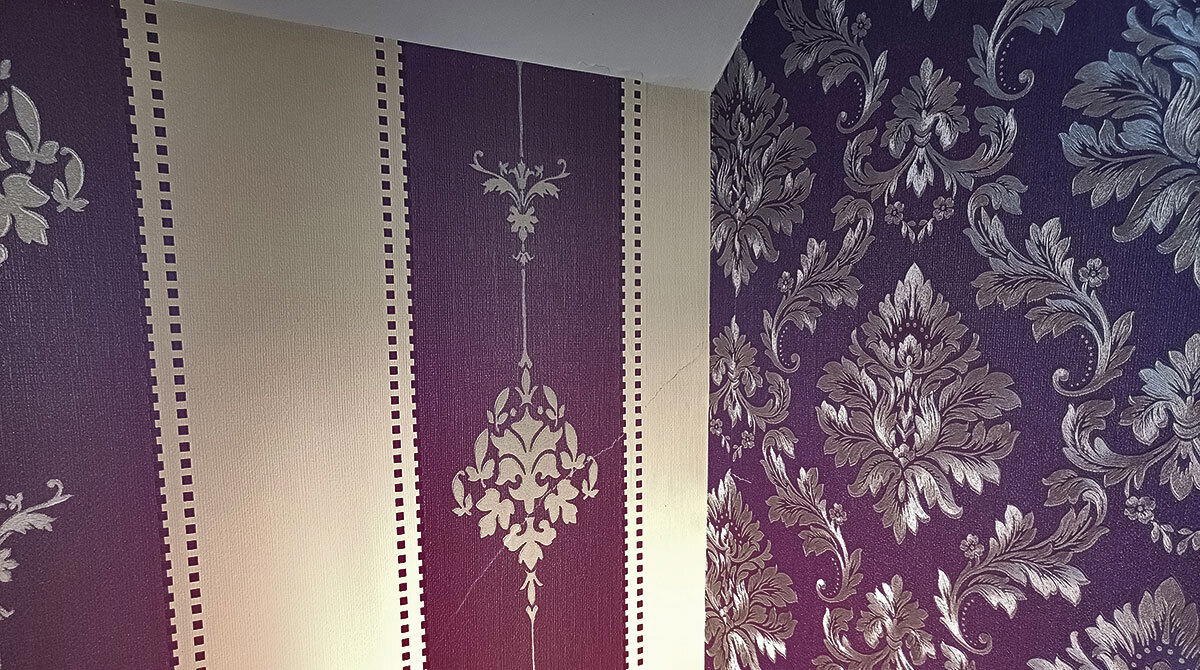

На мансарде тоже стеночка поломалась и обои порвала. Выходит, из обоев неплохие маяки для отслеживания разлома стен газобетонных домов получаются.
И таких трещин, где больших, где маленьких - целый фотоальбом. В чём же причина нарушения целостности конструкции дома из дуракоустойчивого материала? В том, что дуракоустойчивых материалов не бывает. Как я уже говорил, процент домов, построенных по разным технологиям может различаться, но процент брака в каждой технологии - одинаковый. Любую технологию можно испортить, если её не соблюдать. И одно лишь название газобетон, пеноблок, монолит, кирпич и т.п. не должно вводить вас в священный трепет. Плохо построить можно из всего.
Ладно, будем дальше искать причины того, почему блоки лопаются как моё терпение, когда кто-то начинает нахваливать газобетон в противовес другим технологиям.

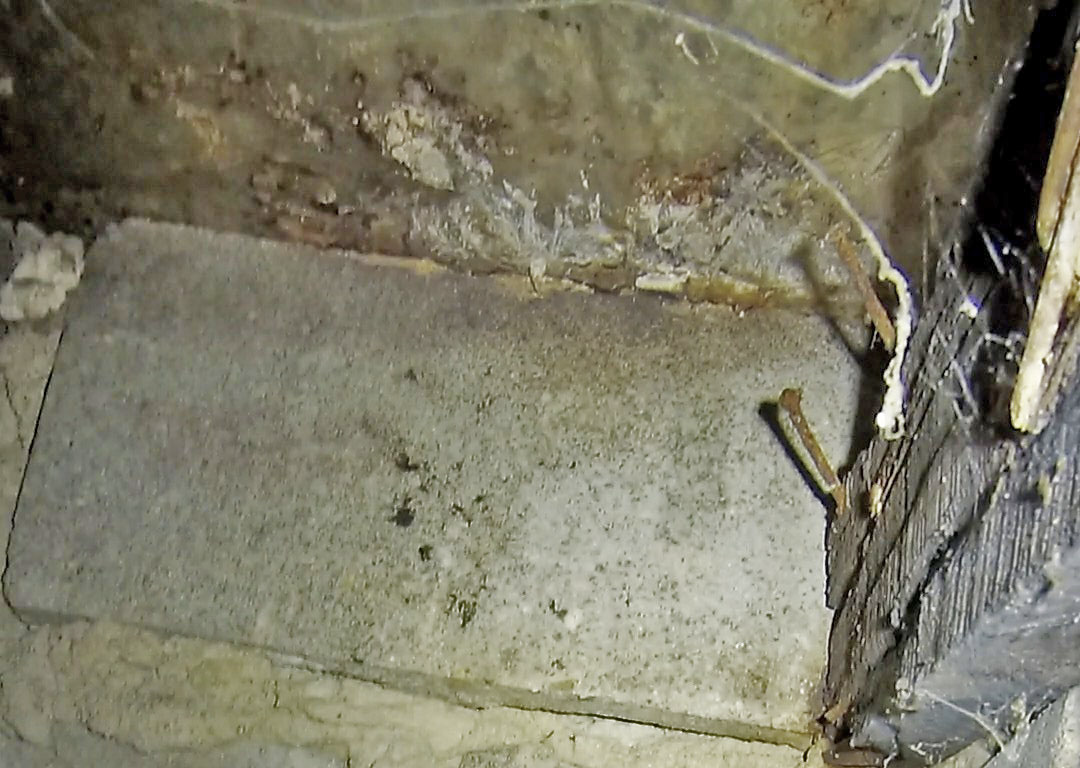

Заглядываем в подпол, куда практически нет доступа. И видим вот такую порнуху.

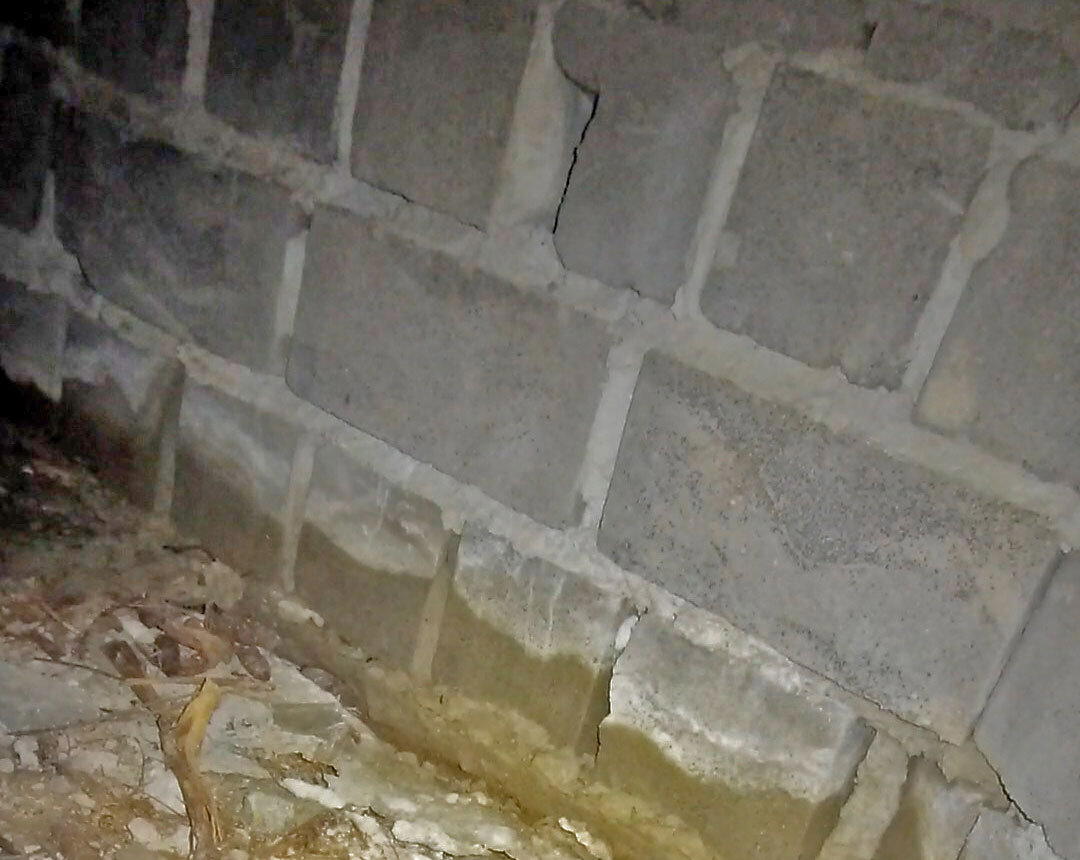

Цоколь выполнен из бетонных блоков, уложенных на бетонную фундаментную ленту, выступающую над уровнем грунта на 10 см. Блоки уложены на цементно-песчаную смесь. Нижний ряд блоков увлажнён вследствии отсутствия гидроизоляции, нарушения работы дренажной/ливнёвой систем. На кладке наблюдаются известковые высолы, местами отсутствует кладочный раствор.
Толщина швов кладки выполнена с нарушением СП 70.13330.2012 «Несущие и ограждающие конструкции», согласно которому:
9.2.4 Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, вертикальных швов - 10 мм.
В данном случае, толщина кладки превышает 20 мм, местами блоки полопались, их куски лежат на грунте.
Местами в фундаменте использовались деревянные конструкции, которые были частично разрушены в результате гнилостных процессов, т. к. подпольное пространство проветривается недостаточно ввиду малого количества продухов. Кроме того, продухи должны располагаться встречно, чтобы обеспечивать сквозную естественную вентиляцию, что также не было соблюдено. О необходимости продухов и расчёте их количества писал тут Продухи. Зачем и как дырявить цоколь и что будет если этого не сделать?
В результате, увлажнённый цоколь не прросыхает, морозное пучение разрывает кладку с толстыми швами, геометрия основания меняется и трещины идут дальше.
Что наглядно подтверждают не только многочисленные разломы стен, но и треснувшие углы здания.

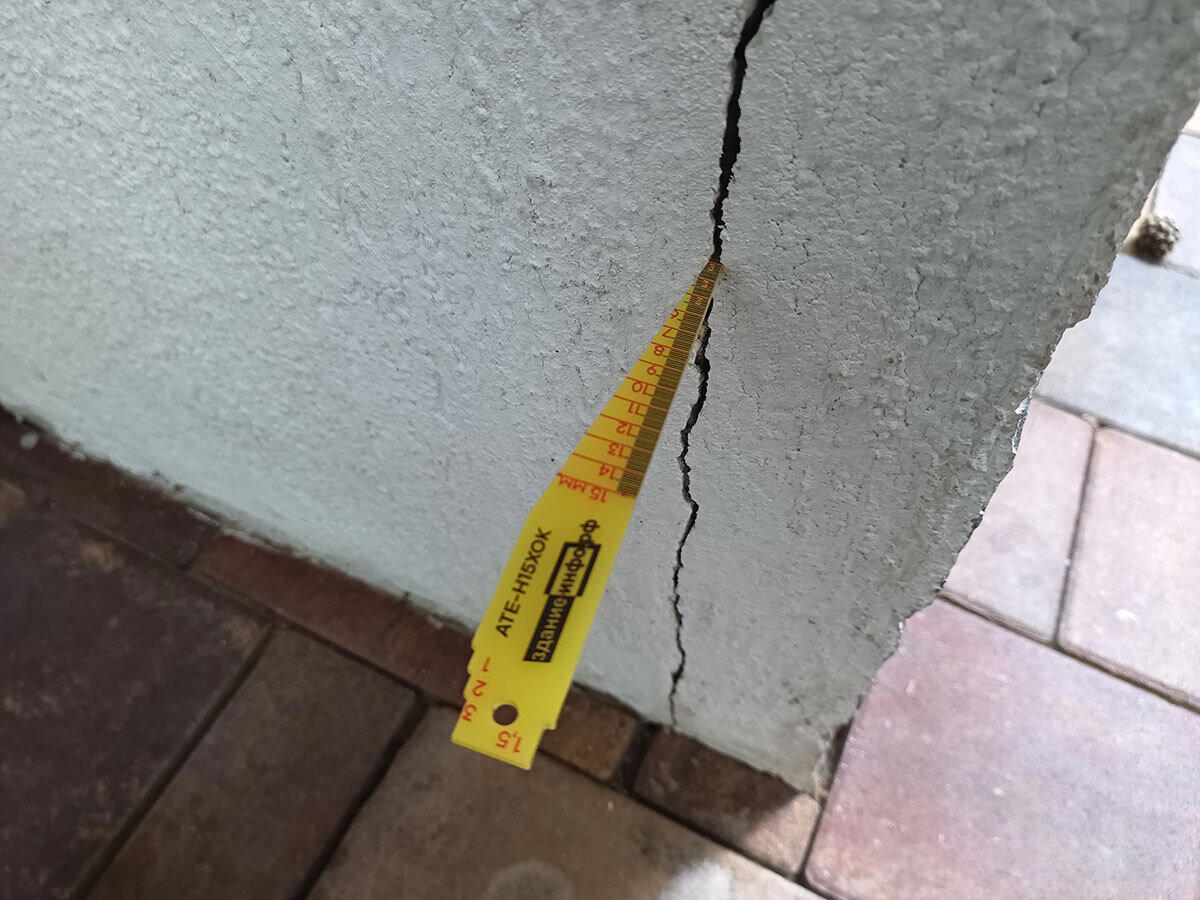

Угол лопнул хорошо, в середине трещина была шириной 3 мм, а кверху расширялась до полусантиметра.
Я поговорил с консьержкой и выяснил интересный факт - газобетон прощал ошибки ровно 8 лет. Трещины пошли по дому за последние 2 года. Мистическим образом после того, как его владельцы переехали. Консьержка и её муж, который занимался хозяйственной частью (ремонтировал коммуникации, стриг газоны и т.п.) жили в отдельном домике прислуги. Хозяева решили не тратиться на отопление и перевели дом в режим "антифриз", то есть, поддерживали примерно +5 градусов тепла внутри помещений. Учитывая площадь, топить такой дом вхолостую - удовольствие недешёвое даже для богатых. И тут начались проблемы. Дом покрылся сетью трещин, финалочкой лопнула стена в спальне.

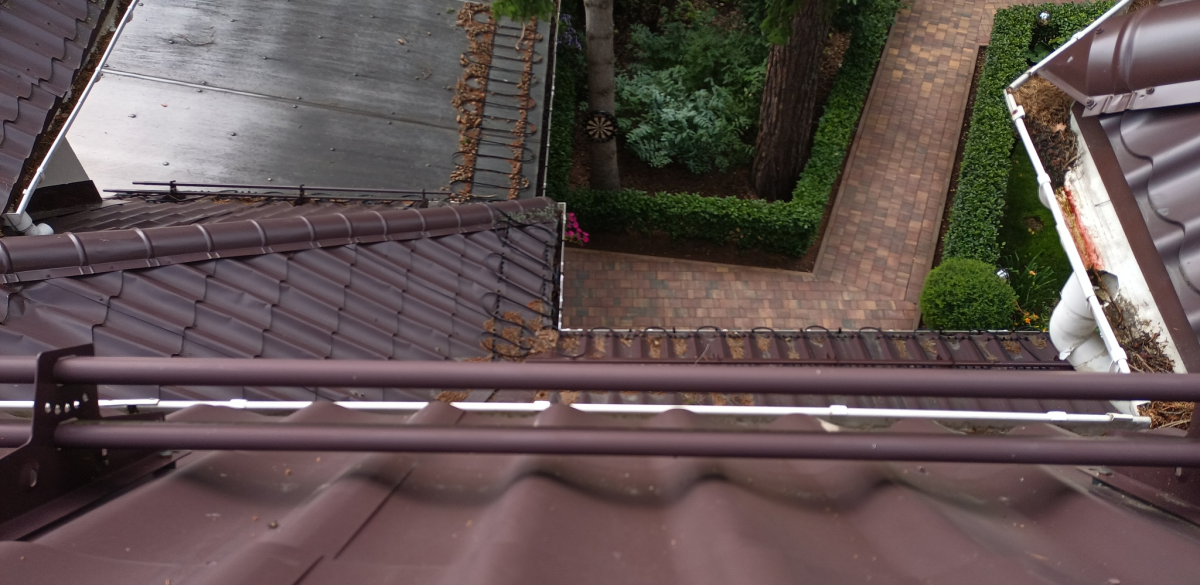

Итак, в чём же разгадка мистической тайны мстительного газобетона? Всё очень просто. Пока дом эксплуатировался, все системы работали бесперебойно. В т.ч. и система водоотведения. На кровле установлен греющий кабель, который подогревал свесы, водостоки и дренаж, чтобы отводить влагу от цоколя из бетонных блоков на малозаглублённой ленте. Когда хозяева уехали, они отключили всё лишнее. В том числе и подогрев свесов кровли. Помимо этого, перестали чистить водостоки, они забились хвоей и листвой. Вода стала течь непосредственно под дом, переполняя водостоки.
Цоколь, который ранее подогревался теплопотерями через перекрытие, перестал нагреваться и промёрз. В итоге, первая же зима без стандартного отопления привела к разрушению кладки.
Как видите, не существует технологий, прощающих их нарушение. А несоблюдение строительных норм и надежда на авось запросто могут проявиться и через десяток лет. Чтобы вам не рассказывали маркетологи.
Этим постом начинаю цикл историй про обследования дефектных газобетонных и пеноблочных домов, а то меня упрекнули, что в серии Техническое обследование домов очень много каркасников и щеледомов, что создаёт ложное впечатление высокой надёжности блочных и кирпичных домов, независимое от уровня квалификации его строителей. Будем исправлять этот недочёт.
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле. Кто не видит профиль - пишите в телеграм: karkasovo (это не канал, а мой личный контакт). Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.
