Небольшой шорный пони (часть 1)

Наконец назрела необходимость сделать себе помощника для ручной прошивки кожи.

Как всегда готовые конструкции повторять не стал - это не интересно, гораздо забавнее изобрести велосипед самостоятельно, хотя что-то принципиально новое тут сложно придумать.

Сначала сделал две половинки корпуса - выровнял рубанком доску 96х20 и приклеил с одной стороны тонкую фанеру для прочности и большей стабильности. Дальше приклеил отрезки реек 10х20 для крепления петли и для губок. Доски с внешней стороны спилил под углом.

Обрезал рейки заподлицо с поверхностью и выровнял верх, чтобы губки смыкались параллельно и без ступеньки.

Также сделал зажимной винт и гайку, гайку и рукоятку для винта сделал из 4мм стали.

Вырезал из обрезков кожи пару заготовок для губок, из 2мм алюминия сделал пару реек для крепления с внутренней стороны.

Для крепления с внешней стороны рейки сделал из латуни.

Закрепил кожу на губках, с внутренней и верхней сторон пришлось её приклеить, чтобы не выгибалась.

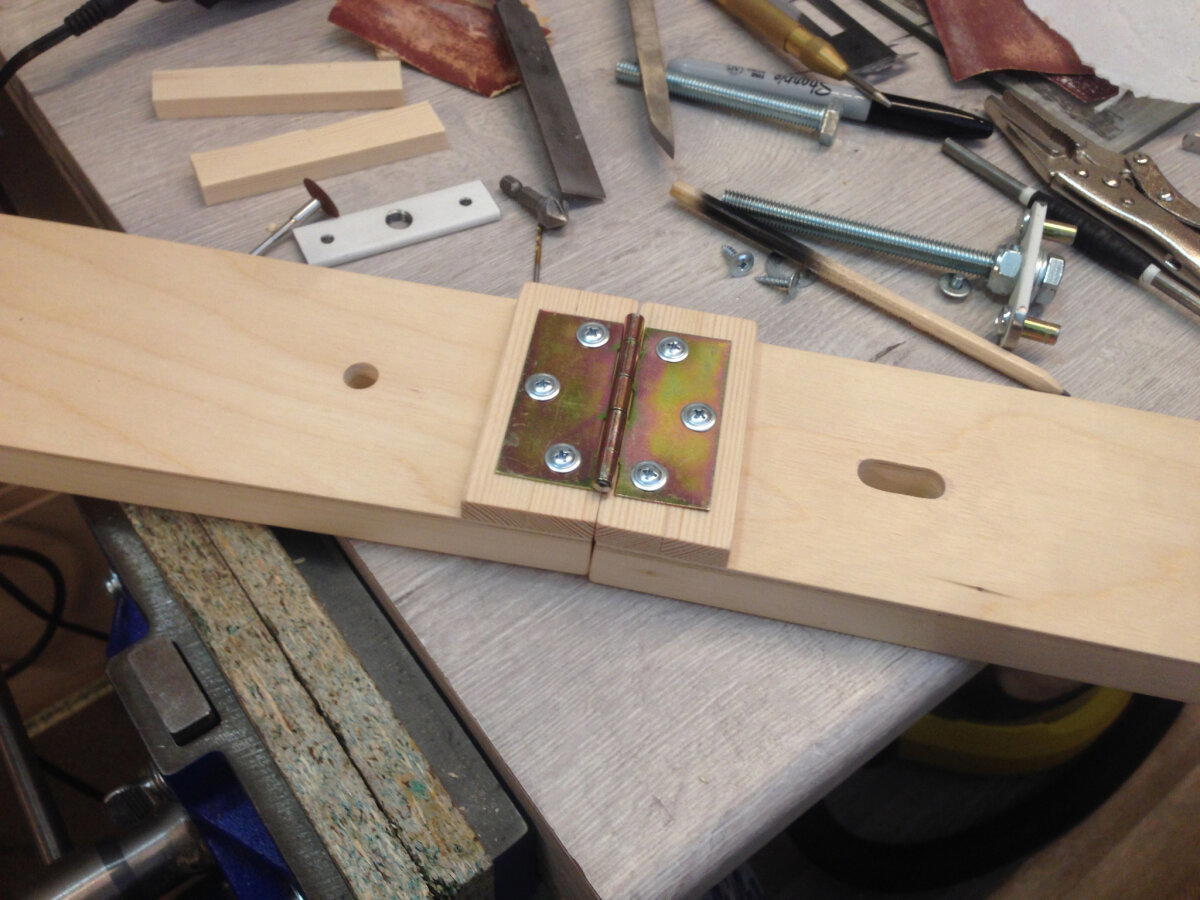

Подогнал половины для ровного смыкания и прикрутил петлю, просверлил отверстия для зажимного винта. Гайка будет жёстко закреплена, поэтому второе отверстие овальное, чтобы компенсировать наклон винта при раскрытии половин корпуса.

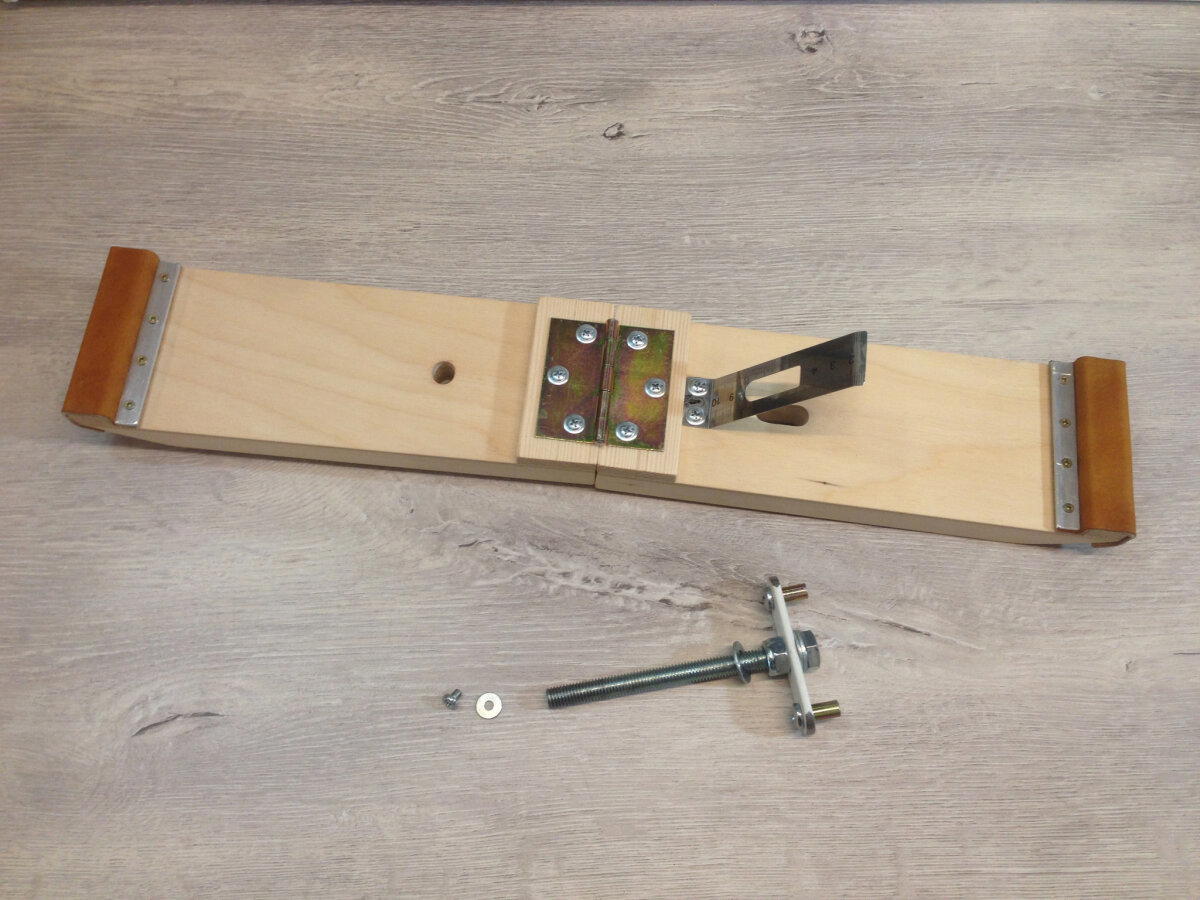

Вот все детали перед окончательной сборкой. Чтобы вся конструкция не болталась в открытом положении, сделал из куска металлической линейки пружину. Металлическая пластина с овальным отверстием нужна для защиты мягкой деревянной поверхности от деформации винтом при зятяжке. Чтобы при откручивании до конца винт не выпадал из гайки, я просверлил в его торце отверстие, нарезал резьбу и прикрутил винтом шайбу диаметром чуть больше наружного диаметра резьбы. Сверлить и резать резьбу в болте класса прочности 8,8 такое себе удовольствие, поэтому винт пришлось максимально укоротить.

Установил пружину с внутренней стороны,

Гайку и защитную пластинку с внешней.

Осталось только закрутить зажимной винт и закрепить шайбу на его торце.

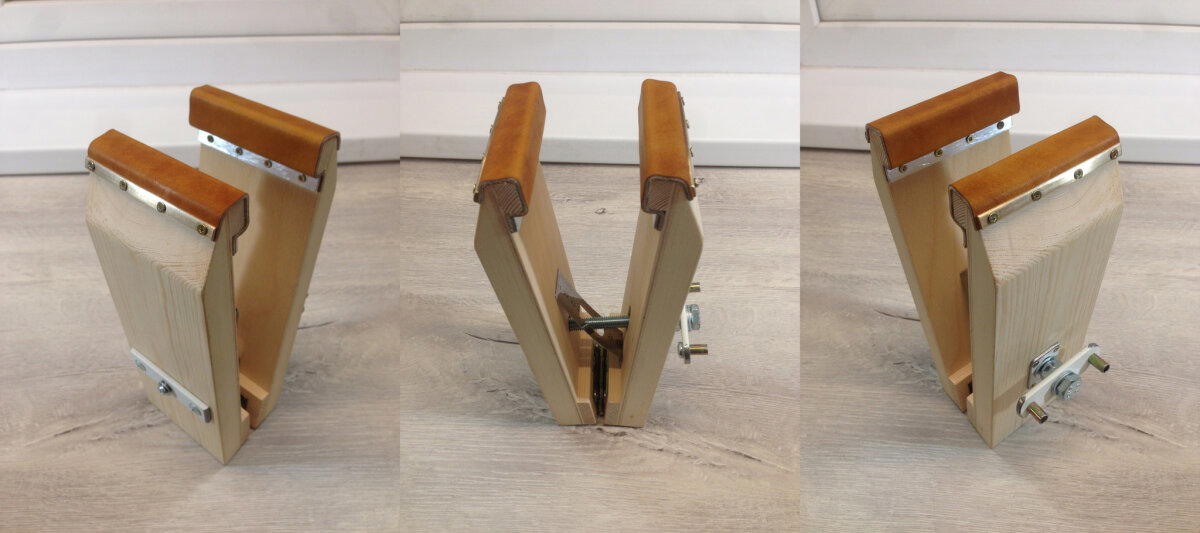

Вот так готовый шорный пони выглядит в открытом положении:

И вот так в закрытом.

Всё получилось так как я хотел и работает как надо, осталось придумать как удобно закрепить всю эту конструкцию к столу. Пара мыслей у меня уже есть, хочу попробовать сделать крепление с шаром как в тисках для моделистов, так что как только всё закончу, запилю вторую часть поста.
